Инструмент трубопрокатных станов. Чертежи (I)

20/03/2014 3:41pm

Автор: редакционная статья

Категории: трубное производство

Иллюстрации инструмента прошивного стана и станов продольной прокатки ТПА-140 (типа "тандем").

Metaljournal


Инструмент трубопрокатных станов. Чертежи

Прошивной стан. Рабочий валок

Рис.1 Прошивной стан. Рабочий валок.

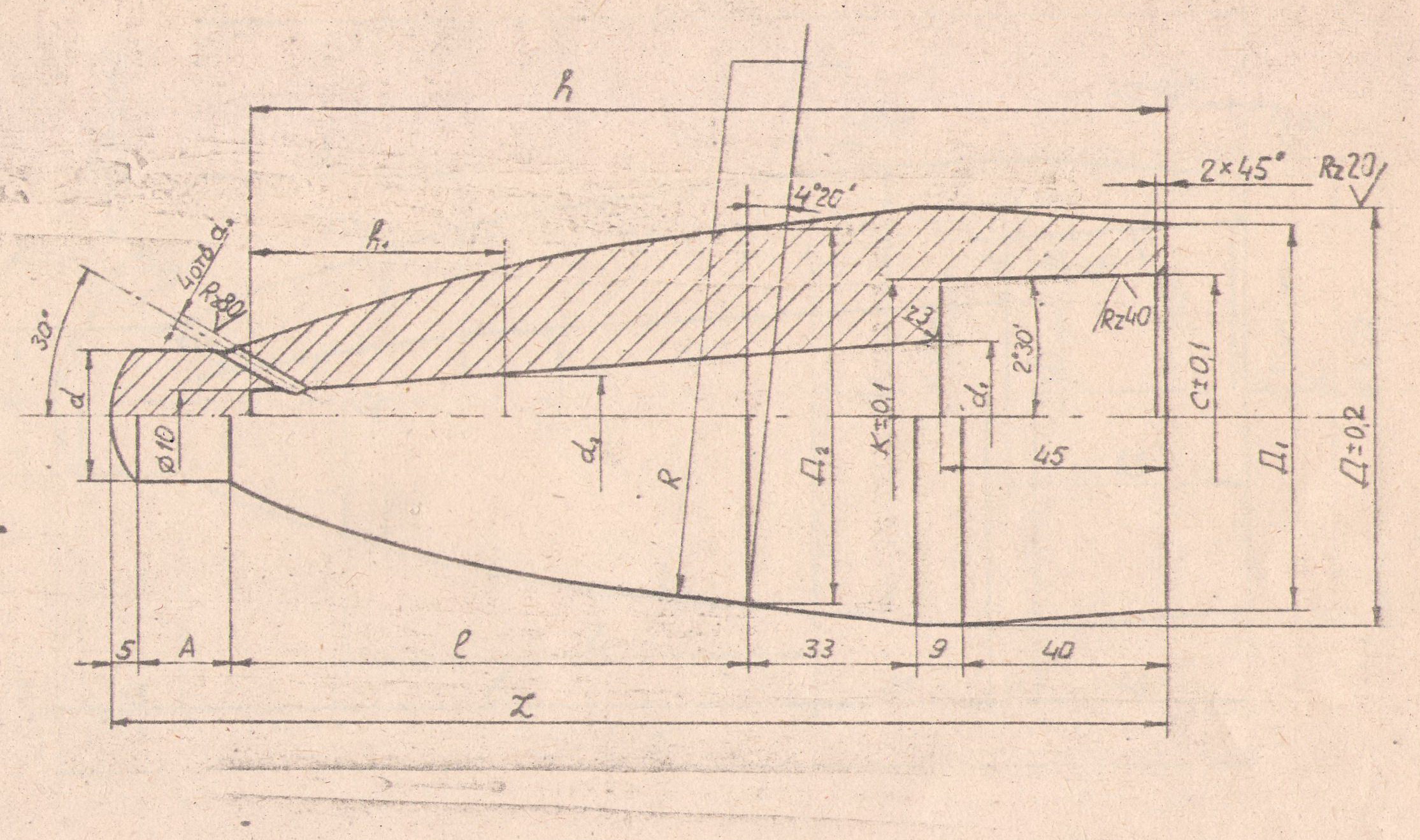

Прошивной стан. Оправки 78-79

Рис. 2 Прошивной стан. Оправки 79-87.

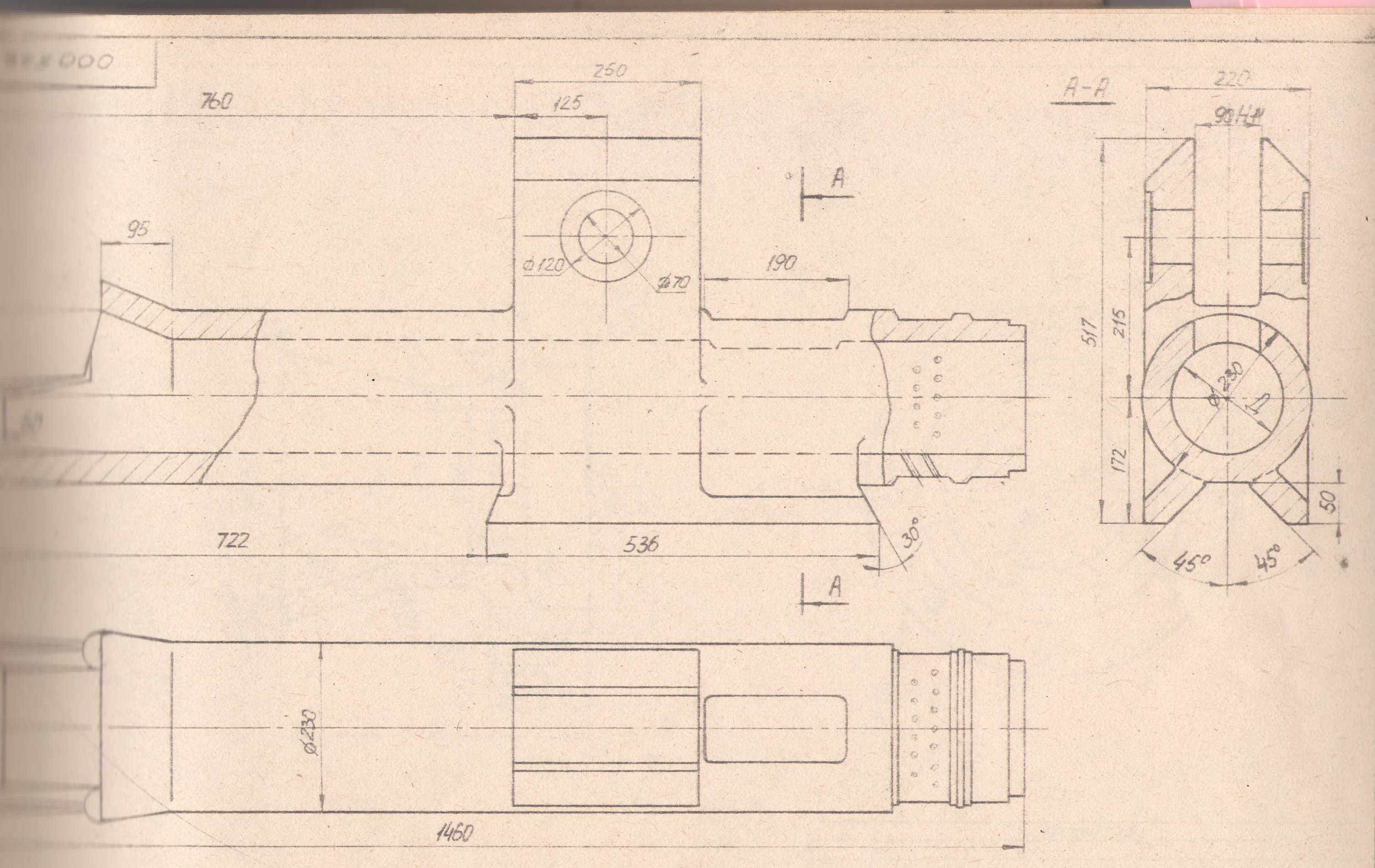

Прошивной стан. Линейкодержатель верхний

Рис. 3 Прошивной стан. Линейкодержатель верхний.

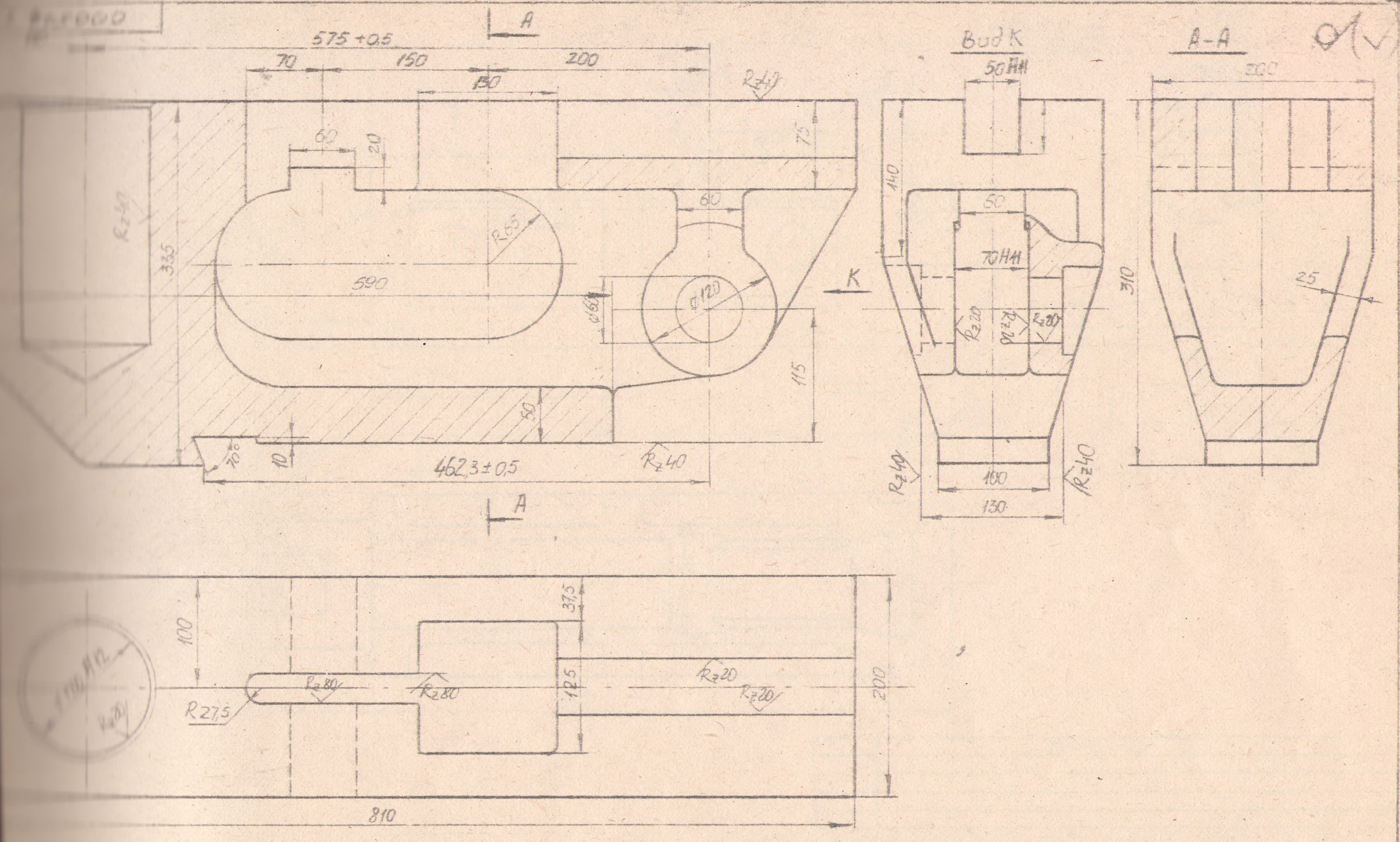

Прошивной стан. Линейкодержатель нижний

Рис. 4 прошивной стан. Линейкодержатель нижний.

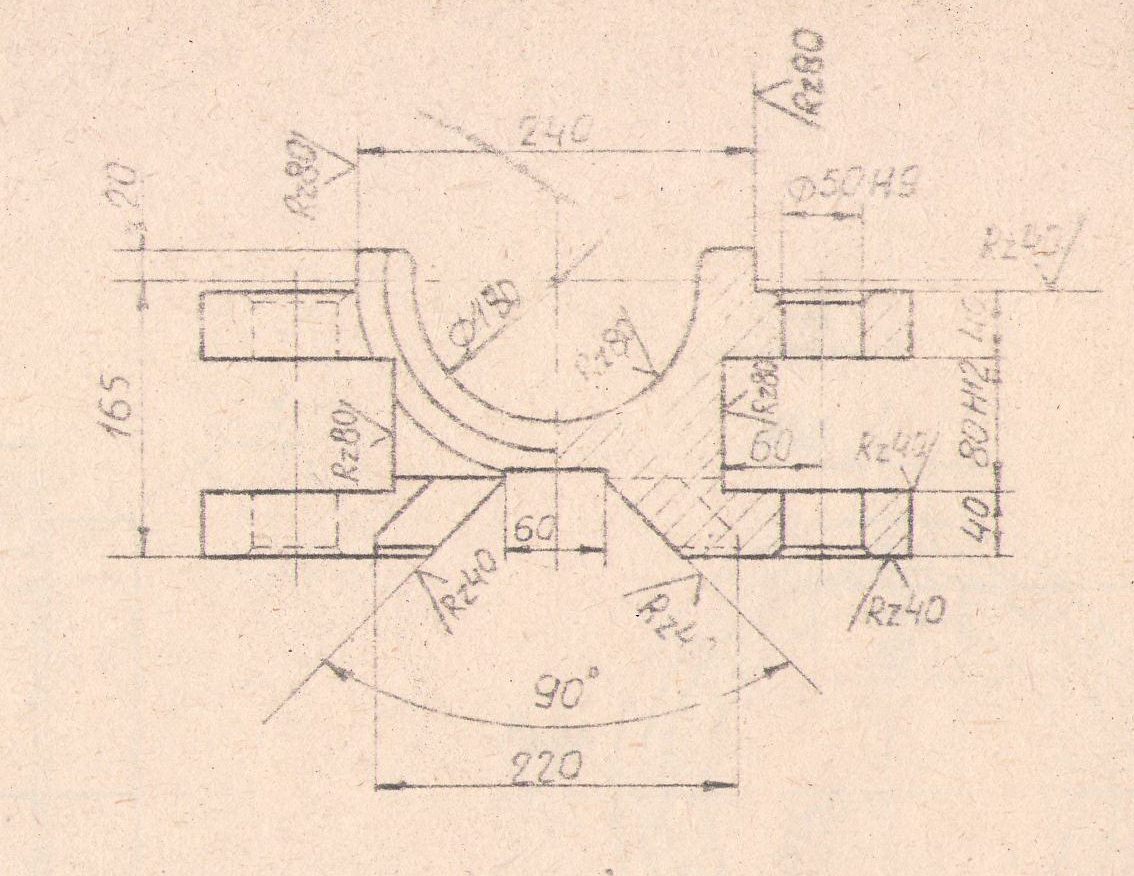

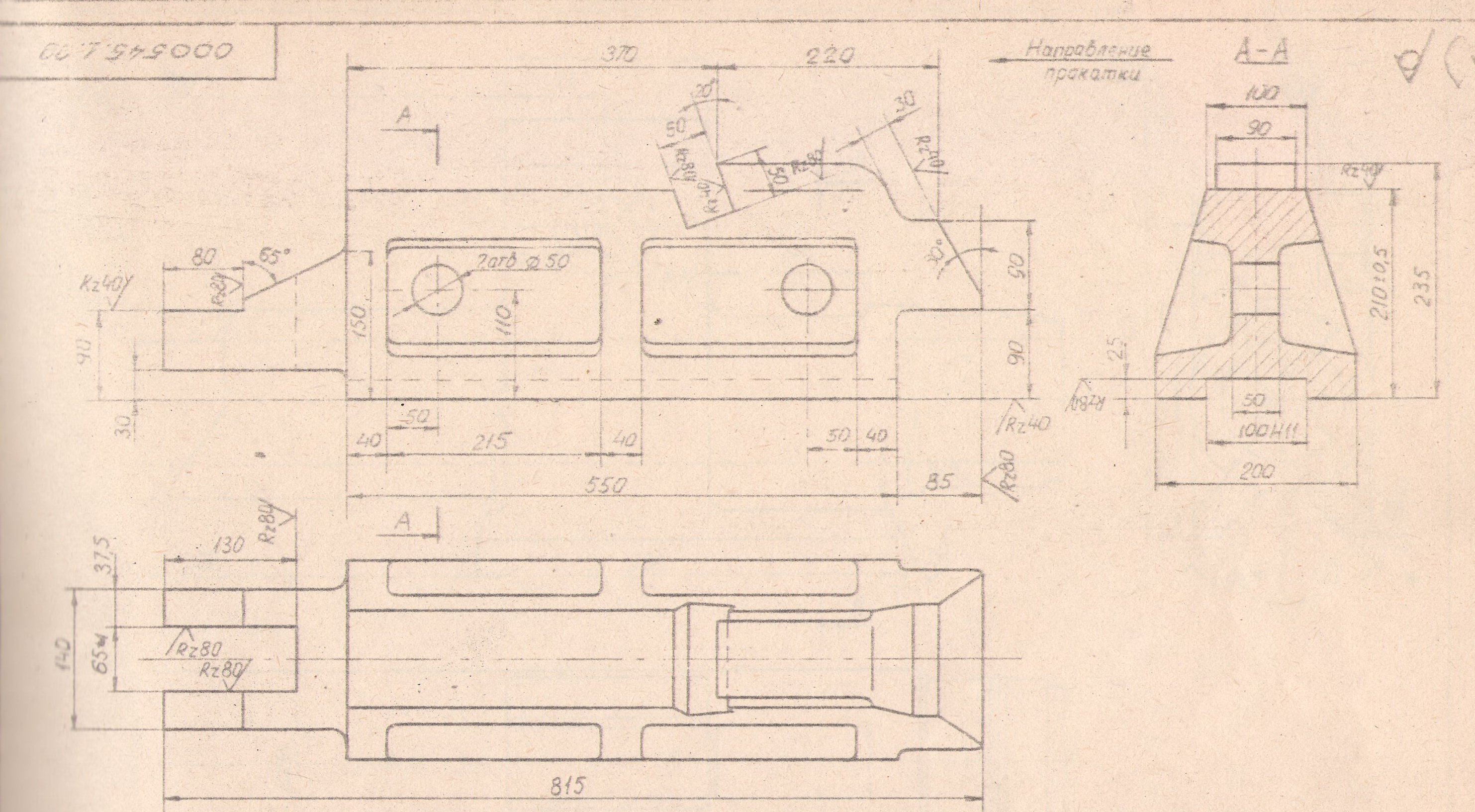

Прошивной стан. Проводка вводная.

Рис. 5 Прошивной стан. Проводка вводная.

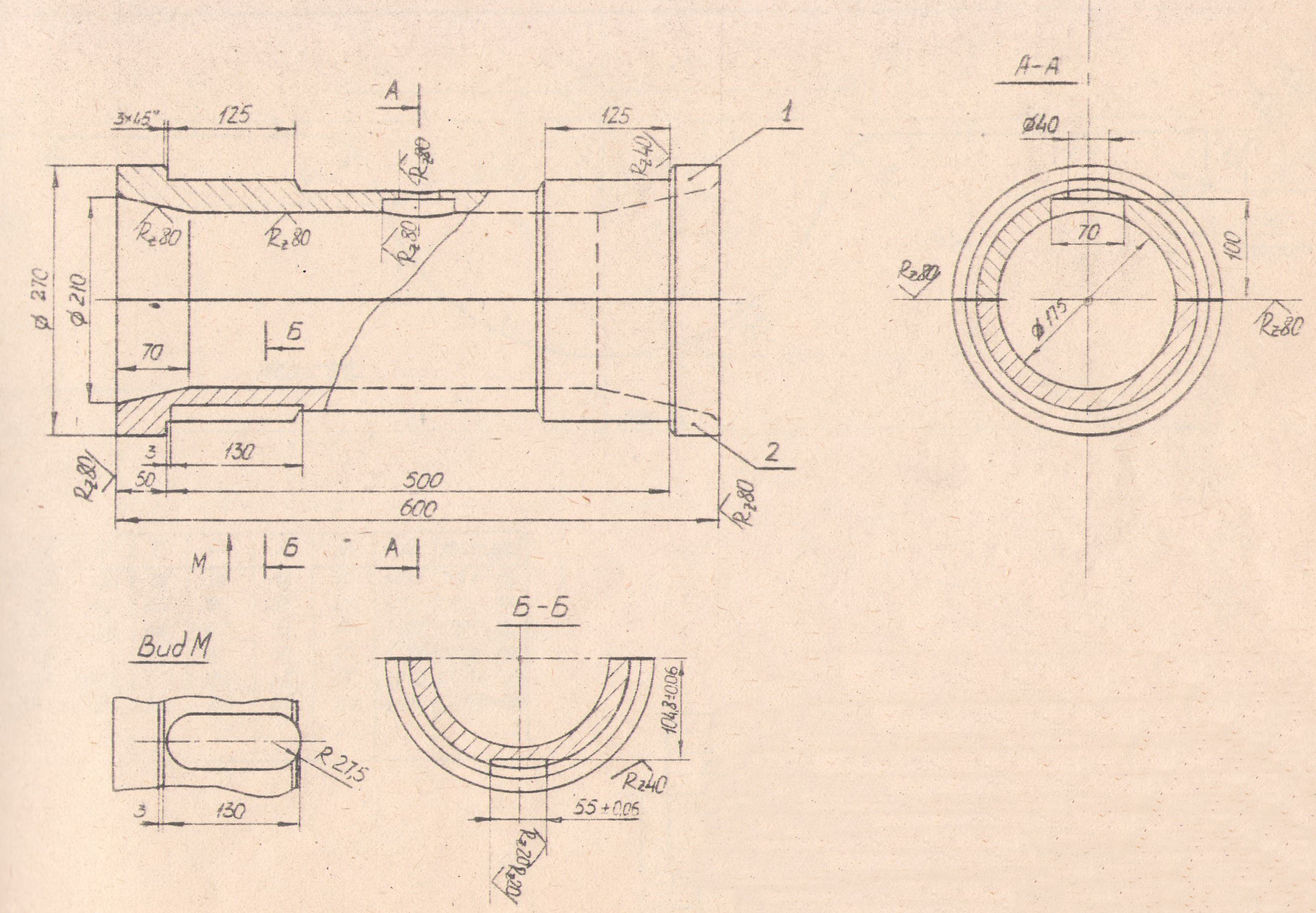

Прошивной стан. Выводной желоб.

Рис. 6 Прошивной стан. Выводной желоб.

Выводной желоб.

Рис. 7 Прошивной стан. Выводной желоб.

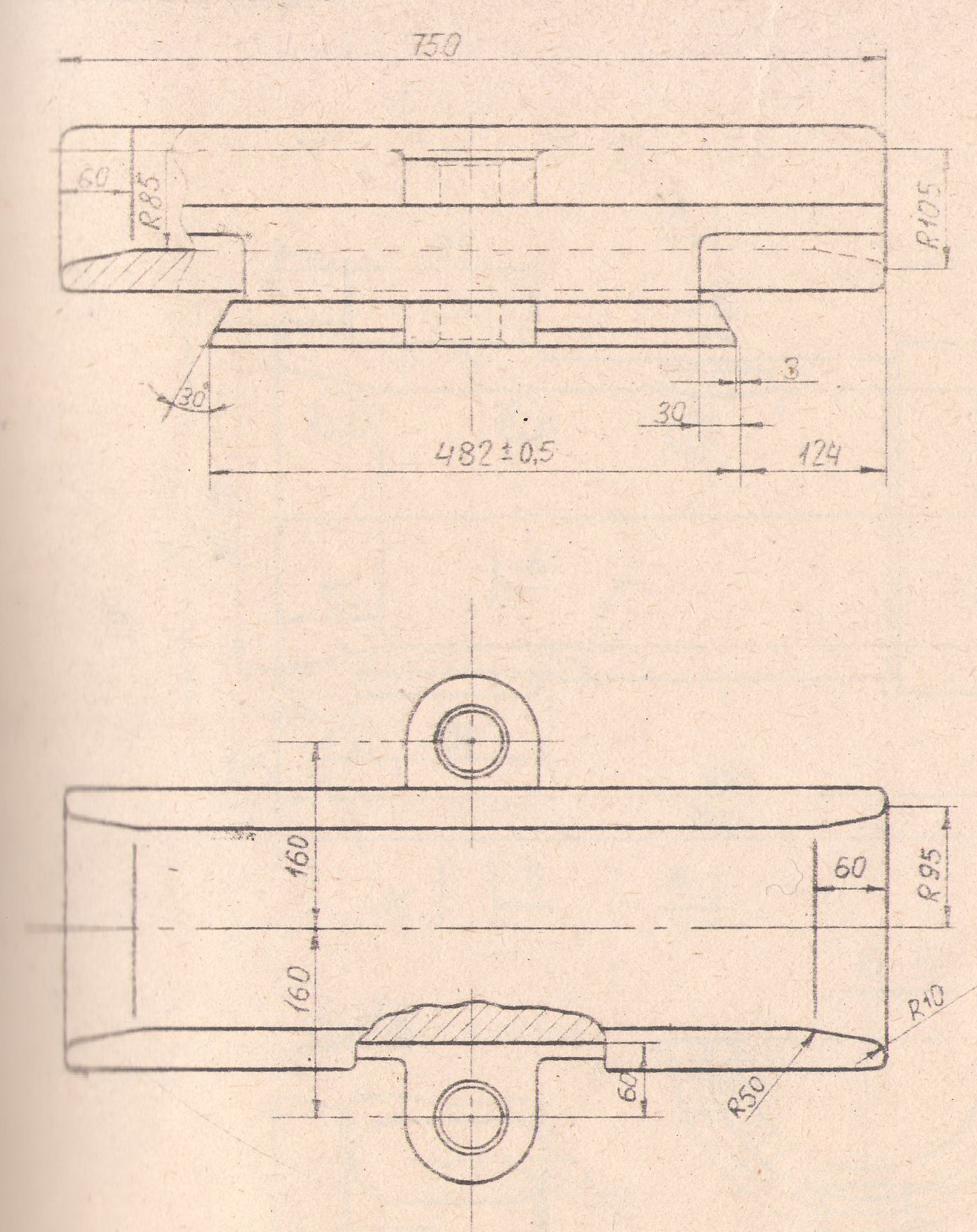

Разъемная проводка заднего стола

Рис. 8 Прошивной стан. Разъемная проводка заднего стола.

Оправка прошивного стана

Рис. 9 Оправка

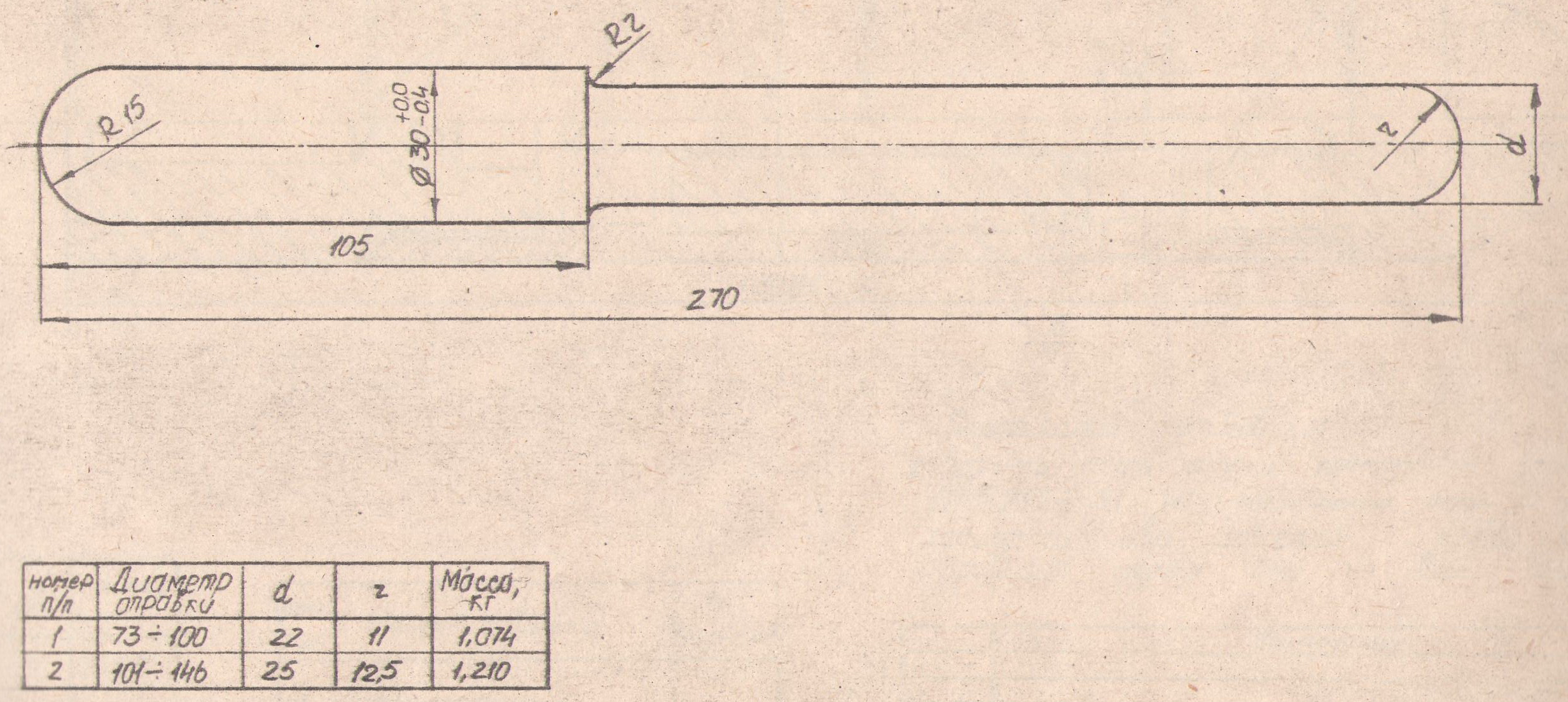

Шпилька крепления оправки

Рис. 10 Шпилька крепления оправки.
