Непрерывная разливка стали. Оборудование и процесс



епрерывное литье

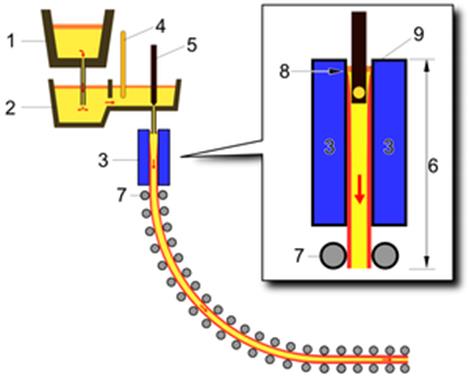

Схема установки непрерывного литья.
1 — Ковш подачи жидкого металла.
2 — Промежуточный ковш.
3 — Кристаллизатор.
4 — Заслонка.
5 — Стопор.
6 — Зона кристаллизации.
7 — Тянущие ролики.
8 — Зона начала кристаллизации.
9 — Подача охлаждающей воды.




МНЛЗ включает в себя в том числе сталеразливочный 1 и промежуточный 2 ковши, водоохлаждаемый кристаллизатор 3, систему вторичного охлаждения, устройства для вытягивания заготовки из криталлизатора, оборудования для резки и перемещения слитка.
После выпуска металла из сталеплавильного агрегата, доводки сплава по химическому составу и температуре на агрегате ковш-печь (АКП), сталеразливочный ковш перемещается литейным краном на поворотный стенд МНЛЗ. Поворотный стенд — вращающаяся конструкция с двумя позициями для установки ковшей. После опустошения сталеразливочного ковша в промежуточный ковш в процессе разливки, стенд поворачивается на 180° и полный, ранее установленный ковш переводится в позицию разливки в промежуточный ковш. Одновременно опустошённый ковш заменяется полным. Таким образом обеспечивается наличие расплавленного металла в промежуточном ковше.
После открытия шибера ковша 1 жидкий металл начинает поступать в промежуточный ковш 2. Промежуточный ковш является своего рода буфером между сталеразливочным ковшом и кристаллизатором 3. Уровень металла перед стопором разливки регулируется заслонкой 4. После открытия стопора 5 (стопорный механизм позволяет плавно регулировать поток металла в кристаллизатор, поддерживая в нём постоянный уровень) из промежуточного ковша металл поступает в кристаллизатор. Кристаллизатор представляет собой водоохлаждаемую конструкцию, которая при помощи сервоклапана совершает вертикальные колебания, для предотвращения застывания металла на стенках кристаллизатора и предотвращения образования трещин.
В зависимости от конструкции МНЛЗ размеры кристаллизатора могут варьироваться. В кристаллизаторе происходит застывание стенок формируемого слитка (например, квадрата или круга). Далее, под воздействием тянущих роликов 7 сляб попадает в зону вторичного охлаждения (криволинейный участок ручья), где на металл через форсунки разбрызгивается вода.
После выхода непрерывной заготовки на горизонтальный участок роликового ручья, её разрезают на куски (резка кислородным газовым резаком, дисковой пилой или ножницами). Газовый резак и пила работают по «летающему» принципу, — в процессе резания перемещается со скоростью, равной скорости движения заготовки, после завершения резания — быстро перемещается в исходную позицию начала резания для выполнения следующей фазы цикла резания.
Некоторые установки непрерывной разливки не имеют непрерывно действующих режущих устройств, в таких установках дальнейшая обработка непрерывной заготовки совмещается с последующей обработкой, например, установками волочения проволоки, либо, при небольших размерах сечения (10—30 мм), сворачивается в бухты для последующей переработки.

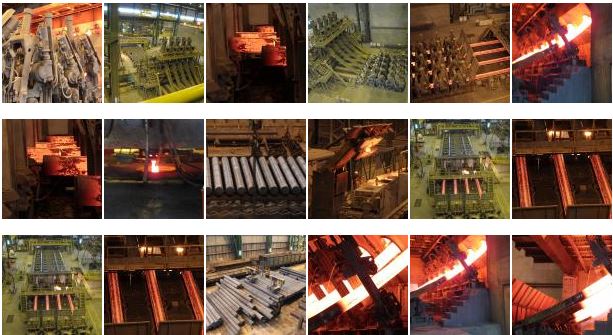

Заготовка

Редакционная статья по материалам Википедия.
