ВИДЫ ТРУБ ПО НАЗНАЧЕНИЮ

Классификация труб в зависимости от сферы применения в промышленности.

Стальные трубы по роду их применения можно разделить на семь основных групп:

  1. Трубы для трубопроводов
  2. Котельные и паропроводные
  3. Аппаратные
  4. Конструкционные
  5. Для нефтяной промышленности и бурения
  6. Для машиностроения
  7. Для сосудов высокого давления

Трубы для трубопроводов – группа, включающая в себя трубы широкого диапазона размеров, изготовляемые в основном из малоуглеродистых сталей. К ним относятся трубы, применяемые для отопления, канализации, а также нефтепроводные, водопроводные и газопроводные трубы. Из-за невысоких рабочих давлений перед ними не выдвигаются специальные требования по части механических параметров стали, состояния поверхности и допусков на геометрические размеры.


Трубы для трубопроводов
Рис.1 Трубы для трубопроводов

Трубы котельные и паропроводные – группа труб для паровых котлов всех систем и конструкций и паропроводов, а также трубы, рассчитанные на воздействие пара высоких температур.
Различают:

  1. Жаровые, дымогарные, кипятильные и пароперегревательные трубы
  2. Паропроводные трубы для паропроводов с температурой пара до 450º
  3. Трубы для эксплуатации при температуре пара выше 450º
  4. Хлебопекарные трубы, используемые для получения пара с температурой до 350º.

Трубы котельные
Рис.2 Трубы котельные

Трубы аппаратные  - для осуществления физико-химических процессов при переработке жидкостей и газов. К ним относятся:

  1. Трубы крекинговые, для транспортировки горячих нефтепродуктов;
  2. Трубы для химической промышленности. Требования, предъявляемые к трубам в отношении качества стали, очень высокие. Связано это с тем, что эти трубы работают в агрессивных средах в широком температурном интервале и при высоких давлениях;
  3. Трубы высокого давления для печей и коммуникаций гидрогенизационных установок. К ним требования в основном такие же, как и для труб, применяемых в химической промышленности.


Трубы аппаратные

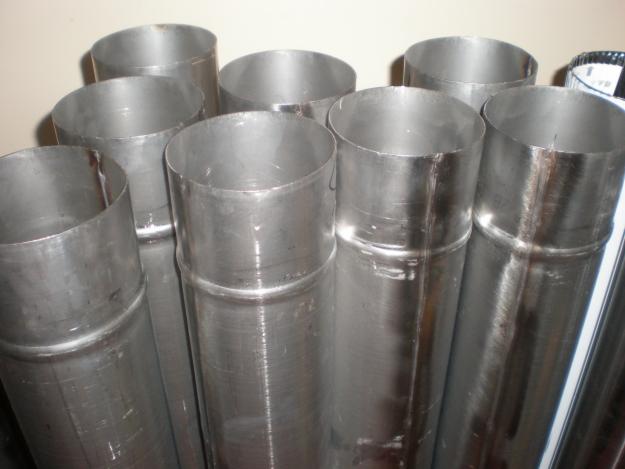

Рис.3  Трубы аппаратные

Трубы конструкционные – широко применяются как конструкционный материал в авиации и других отраслях промышленности, поскольку обладают высоким сопротивлением изгибу при малом весе.
При производстве этих труб должны быть точно соблюдены механические свойства, точность размеров и поверхность без дефектов, ослабляющих прочность труб.

Трубы конструкционные

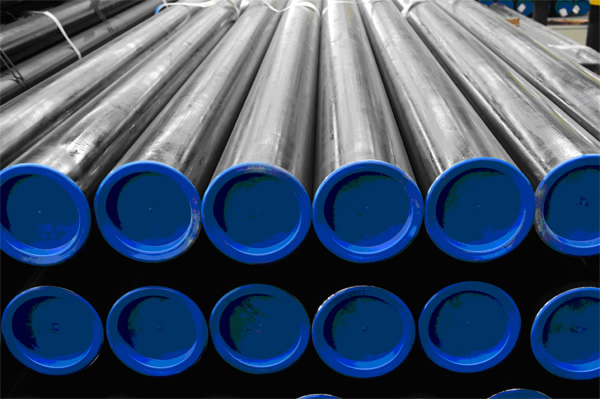

Рис.4 Трубы конструкционные

Трубы для нефтяной промышленности и бурения. К ним относятся:
- Обсадные трубы для сохранения стенок скважин от разрушения и предотвращения доступа воды из водоносных слоев в скважину.
- Трубы бурильные с высаженными концами, служащие для передачи вращения бурильному инструменту при бурении скважин.  Бурильные штанги, служащие для бурения скважин при геологоразведочных работах.
- Насосно-компрессорные трубы, которые применяются при использовании буровых скважин для добычи нефти.


Трубы для бурения

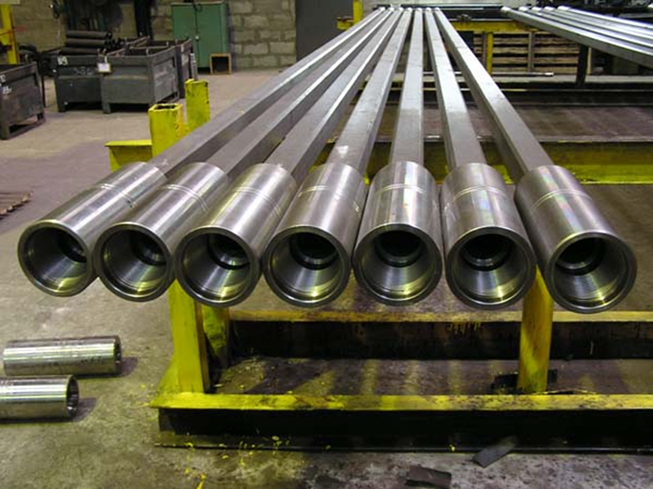

Рис.5 Трубы для бурения

Трубы для машиностроения предназначаются для производства деталей машин. В зависимости от спецификации труб, требования весьма разнообразные:  шарикоподшипниковые трубы должны удовлетворять довольно высоким требованиям по таким критериям, как чистота, однородность структуры стали, и точность размеров. Трубы для цилиндров дизельных моторов должны обладать высокими механическими свойствами, поскольку они эксплуатируются под воздействием повышенных температуры и давления. Трубы для деталей глубинных насосов должны быть устойчивыми против истирания, что достигается с помощью специальной стали и термической обработки. Определяют требования к таким трубам специальные технические условия.


Трубы для машиностроения

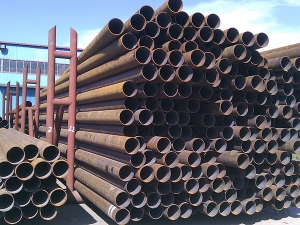

Рис.6 Трубы для машиностроения


Трубы для сосудов высокого давления  (баллоны, чехлы, оболочки). Для этих труб берут среднеуглеродистую, легированную или высоколегированную сталь. Металл для данных труб должен обладать механическими свойствами, на основании которых рассчитывается прочность сосудов. Чистота внешней и внутренней поверхностей должны быть такой, чтобы никакие дефекты не ослабляли стенки сосуда.

Трубы для баллонов

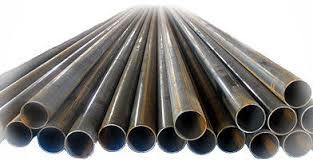

Рис. 7 Трубы для баллонов





Литература:

1. Ф.А, Данилов, А.З. Глейберг, В.Г. Балакин. Производство стальных труб горячей прокаткой

2. Ю.И. Николаевский. Прокатка и отделка труб

3. И.М.Павлов. Теория прокатки.
