Применение металлопродукции в добыче полезных ископаемых (часть І)

13/01/2014 3:45pm

Автор: редакционная статья

Категории: применение металлопродукции

Статья посвященная применению продукции черной металлургии при геологической разведке и бурении скважин.

“Объяснения – это чаще всего оправдания.”

Бертольд Брехт

Применение металлопродукции в добыче полезных ископаемых  (часть І)

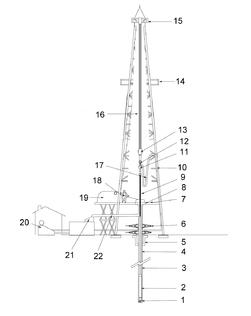

Общая схема буровой установки1 — буровое долото; 2 — УБТ; 3 — бурильные трубы; 4 — кондуктор; 5 — устьевая шахта;6 — противовыбросовое устройства; 7 — пол буровой установки; 8 — буровой ротор; 9 — ведущая бурильная труба; 10 — буровой стояк; 11 — вертлюг; 12 — крюк; 13 — талевый блок; 14 — балкон верхового рабочего; 15 — кронблок; 16 — талевый канат; 17 — шланг ведущей бурильной трубы; 18 — индикатор нагрузки на долото; 19 — буровая лебёдка;20 — буровой насос; 21 — вибрационное сито для бурового раствора; 22 — выкидная линия бурового раствора.
Бурение — процесс разрушения горных пород с помощью специальной техники — бурового оборудования. Различают три вида бурения:

  • Вертикальное бурение
  • Наклонно-направленное бурение
  • Горизонтальное бурение

Бурение скважин — это процесс сооружения направленной цилиндрической горной выработки в земле, диаметр "D" которой мал по сравнению с её длиной по стволу "H", без доступа человека на забой. Начало скважины на поверхностиземли называют устьем, дно — забоем, а стенки скважины образуют ее ствол.

История бурения

Первая нефтяная скважина была пробурена в 1859 году в США полковником Эдвином Дрейком в окрестностях г. Тайтусвиля, Пенсильвания, генеральным представителем Seneca Oil Company. Из-за попыток применить бурение для поиска и добычи нефти местные жители считали Дрейка сумасшедшим. Помимо этого Дрейк, по его собственному утверждению, изобрел обсадную трубу, «без которой никто не смог бы бурить в низинах, где земля подтоплена.



Цикл строительства скважин

Шарошечное буровое долото

  • строительство наземных сооружений;
  • углубление ствола скважины, осуществление которого возможно только при выполнении двух параллельно протекающих видах работ — собственно углубления и промывки скважины;
  • разобщение пластов, состоящее из двух последовательных видов работ: укрепления (крепления) ствола скважины опускаемыми трубами, соединёнными в колонну, и тампонирования (цементирования) заколонного пространства;
  • освоение скважин. Часто освоение скважин в совокупности с некоторыми другими видами работ (вскрытие пласта и крепление призабойной зоны, перфорация, вызов и интенсификация притока [оттока] флюида) называют заканчиванием скважин.

1. Подготовительные работы к строительству. Получают документы на отвод лесного участка для вырубки леса, согласовываются с лесхозом; отбивка участка по координатам на месте; вырубка леса; планировка площадки; строительство жилого посёлка; подготовка основания для буровой; подготовка и планировка площадки; строительство фундаментов под ёмкости на складе ГСМ; устройства обволовки склада ГСМ; завоз оборудования и перевозка.
2. Вышкомонтажные работы. Монтаж оборудования; монтаж линий; монтаж подвышечных оснований, оснований и блоков; монтаж и подъём вышки; пусконаладочные работы.
3. Подготовительные работы к бурению. По окончанию монтажа буровой установки и строительства сооружений при вышках, буровая принимается спецкомиссией. Буровой мастер вместе с комиссией проверяет качество работ, опробует оборудование; проверяется состояние охраны труда. Электрическое освещение должно быть во взрывобезопасных светильниках; по буровой должно быть аварийное освещение 12 v; все недостатки и замечания комиссии должны быть устранены до забуривания. До начала работ буровая установка укомплектовывается буровым инструментом, долотами, обсадными трубами под кондуктор и буровыми трубами, приспособлениями малой механизации, контрольно-измерительными приборами, шурфом под квадрат, запасом воды, химических реагентов и т. д. На буровой должны быть: жилые домики, культурная будка, столовая, баня-сушилка, помещение для анализов растворов, противопожарный инвентарь на своих местах, набор ручного и вспомогательного инструмента, набор плакатов по технике безопасности, аптечки, запас ГСМ в емкостях с чёткой надписью типа топлива, склад для бурильного инструмента, склад для химических реагентов, амбар для сбора отработанных жидкостей, источник воды. После принятия установки от монтажников делается переоснастка талевой системы, монтаж оборудования и опробирование объектов малой механизации (УМК, противозатаскиватель и т. д.). Забуривание производится с установки мачтового направления, установленного строго по центру с осью вышки. Вышка центрируется, затем бурят под направление — опускают трубу и цементируют, верх направления соединяя с жёлобом. После направления ещё раз проверяется центрация вышки и ротора. Центр скважины бурят под шурф для квадрата и обсаживают трубой. Бурение шурфа производится турбобуром, придерживая его от реактивного вращения пеньковым канатом в три-четыре обвивки. Один конец привязывается к ноге вышки, второй держится в руках через блочок или ногу вышки. По окончанию подготовительных работ не позднее за 2 дня до пуска буровой, проводится пусковая конференция с участием администрации экспедиции (главного инженера, главного технолога, председателя профкома, главного геолога и начальника ПТО), где подробно знакомятся с конструкцией скважины, геологическим разрезом, свойствами пород, ожидаемыми осложнениями, режимом бурения. Рассматривается нормативная карта, обсуждаются мероприятия по безаварийной и скоростной проводке. Бурение может быть начато при наличии следующих документов: геолого-технического наряда (ГТН), акта о вводе в эксплуатацию буровой установки, нормативной картой, должны быть вахтовый журнал, журнал по буровым растворам, журнал по охране труда, журнал учёта работы дизелей. На буровой должны быть: цементировочное оборудование, коротажное оборудование, плакаты по охране труда и противопожарной безопасности, вертолётная площадка, питьевая и техническая вода, химические реагенты и материалы для буровых и цементных растворов, аварийный инструмент, бурильные и обсадные трубы.
4. Бурение скважины (проходка и крепление). В процессе бурения скважины выбуривается порода, в результате чего образуется ствол скважины, который необходимо крепить при помощи обсадных труб и цементажа.
5. Испытание скважин на приток нефти и газа. Производится перфорация стенок колонны для доступа к продуктивному горизонту с целью получения притока нефти и газа.
6. Демонтаж бурового оборудования и привышечных сооружений.
7. Рекультивация отведённой площади. Производится на скважине установка пломбы с табличкой о сроках бурения скважины и название предприятия, производящего работу. Зарываются все амбары, сжигается мусор, собирается металлолом для утилизации. Буровая площадка приводится в соответствие с нормами экологических служб.

Классификация скважин по назначению

Скважины на нефть и газ, можно систематизировать следующим образом:

  • структурно-поисковые, назначение которых — установление (уточнение тектоники, стратиграфии, литологии, оценка продуктивности горизонтов) без дополнительного строительства скважин;
  • разведочные, служащие для выявления продуктивных объектов, а также для оконтуривания уже разрабатываемых нефтяных и газоносных пластов;
  • добывающие (эксплуатационные), предназначенные для добычи нефти и газа из земных недр. К этой категории относят также нагнетательные, оценочные, наблюдательные и параметрические скважины;
  • нагнетательные, предназначенные для закачки в пласты воды, газа или пара с целью поддержания пластового давления или обработки чфч призабойной зоны. Эти меры направлены на удлинение периода фонтанного способа добычи нефти или повышение эффективности добычи;
  • опережающие добывающие, служащие для добычи нефти и газа с одновременным уточнением строения продуктивного пласта;
  • оценочные, назначение которых — определение начальной нефтеводонасыщенности и остаточной нефтенасыщенности пласта (и проведение иных исследований);
  • контрольные и наблюдательные, предназначенные для наблюдения за объектом разработки исследования характера продвижения пластовых флюидов и изменения газонефтенасыщенности пласта;
  • опорные скважины бурят для изучения геологического строения крупных регионов, чтобы установить общие закономерности залегания горных пород и выявить возможности образования в этих породах месторождений нефти и газа.

Способы бурения

Способ бурения

Определение

Вращательный

Механическое бурение, при котором разрушающее усилие создаётся непрерывным вращением породоразрушающего инструмента с приложением осевой нагрузки

Роторный

Вращательное бурение, при котором буровой снаряд вращается станком с вращателем роторного типа

Турбинный

Вращательное бурение, при котором породоразрушающий инструмент вращается турбобуром

Объёмный

Вращательное бурение, при котором породоразрушающий инструмент вращается винтовым (объёмным) двигателем

Электробуром

Вращательное бурение, при котором породоразрушающий инструмент вращается электробуром

Алмазный

Вращательное бурение, при котором горная порода разрушается породоразрушающим инструментом, армированным алмазами

Твердосплавный

Вращательное бурение, при котором горная порода разрушается породоразрушающим инструментом, армированным твёрдыми сплавами

Дробовой

Вращательное бурение, при котором горная порода разрушается дробью

Ударный

Механическое бурение, при котором разрушающее усилие создаётся воздействием ударов породоразрушающего инструмента

Ударно-канатный

Ударное бурение, при котором возвратно-поступательное движение, создаваемое станком, передаётся породоразрушающему инструменту канатом

Ударно-штанговый

Ударное бурение, при котором возвратно-поступательное движение, создаваемое станком, передаётся породоразрушающему инструменту бурильными трубами

Ударно-вращательный

Механическое бурение, при котором разрушающее усилие создаётся в результате совместного воздействия ударов и вращения породоразрушающего инструмента

Гидроударный

Ударно-вращательное бурение, при котором удары сообщаются породоразрушающему инструменту гидроударником

Вибрационный

Механическое бурение, при котором внедрение бурового снаряда осуществляется виброударником

Гидродинамический

Бурение, при котором горная порода разрушается высоконапорной струёй жидкости

Термический

Бурение, при котором горная порода разрушается тепловым воздействием

Электрофизический

Бурение, при котором разрушается горная порода под воздействием сил, возникающих в результате электрического разряда

Взрывоударный

Бурение, при котором горная порода разрушается под воздействием сил, возникающих в результате взрыва

Химический

Бурение, при котором горная порода разрушается под действием реагентов, вступающих с ней в химическую реакцию

С промывкой

Бурение, при котором продукты разрушения горных пород удаляются потоком промывочной жидкости

С продувкой

Бурение, при котором продукты разрушения горных пород удаляются потоком газа

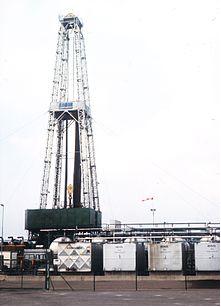

Буровая вышка

Буровая вышка — сооружение, являющееся частью буровой установки, часть бурового оборудования.
Используется для:

  • проведения спуско-подъемных операций (СПО);
  • поддержания бурильной колонны на талевой системе при бурении с разгрузкой;
  • размещения комплекта бурильных труб и утяжеленных бурильных труб (УБТ), извлеченных из скважины;
  • размещения талевой системы;
  • размещения средств механизации СПО, в частности механизмов АСП (может не устанавливаться), платформы верхнего рабочего, устройства экстренной эвакуации верхнего рабочего, вспомогательного оборудования;
  • размещения системы верхнего привода (может не устанавливаться).

Буровые вышки подразделяются на башенные и мачтовые.

Бурильная колонна

Бурильная колонна представляет собой спущенную в скважину сборку из бурильных труб скрепленных между собой бурильными замками, предназначенную для подачи гидравлической и механической энергии к долоту, для создания осевой нагрузки на долото, а также для управления траекторией бурящейся скважины.
Являясь совместно с долотом и забойным двигателем буровым инструментом, бурильная колонна выполняет следующие функции:

  • передаёт вращение от ротора к долоту;
  • воспринимает от забойных двигателей реактивные моменты;
  • подаёт к забою промывочный агент;
  • подводит гидравлическую мощность к долоту и погружному гидравлическому двигателю;
  • вдавливает долото в горные породы на забое, действуя своей силой тяжести (осевую нагрузку на долото создает часть утяжеленных бурильных труб (УБТ), включенных в состав компоновки низа бурильной колонны (КНБК), часть утяжеленных бурильных труб (УБТ) служит для натяжения бурильной колонны (а именно для натяжения бурильных труб, как отвес) для создания перпендикулярности всей бурильной колонны относительно к поверхности земли). (правило до 75 % от веса КНБК для создания осевой нагрузки на долото и 25 % для натяжения бурильной колонны действует только на территории некоторых стран СНГ, многие заказчики и буровые подрядчики пренебрегаются этим правилом ставя приоритет на проходку);
  • обеспечивает замену долота и погружного двигателя посредством транспортировки их к забою или на дневную поверхности;
  • позволяет вести аварийные и другие специальные работы в стволе скважины

Основное назначение бурильной колонны обеспечить гидравлическую и механическую связь работающего на забое долота и ствола скважины с поверхностным механическим и гидравлическим оборудованием. Одновременно бурильная колонна служит инструментом для доставки на глубину буровых и колонковых долот, различных исследовательских приборов и устройств, снарядов и аварийно-ликвидационных приспособлений.
Две главные функции выполняет бурильная колонна в процессе проходки ствола:
вращает долото и одновременно передает на него осевую нагрузку;
создает замкнутую циркуляцию агента через забой скважины, обеспечивая очистку ствола от выбуренной породы и привод погружных гидравлических двигателей.

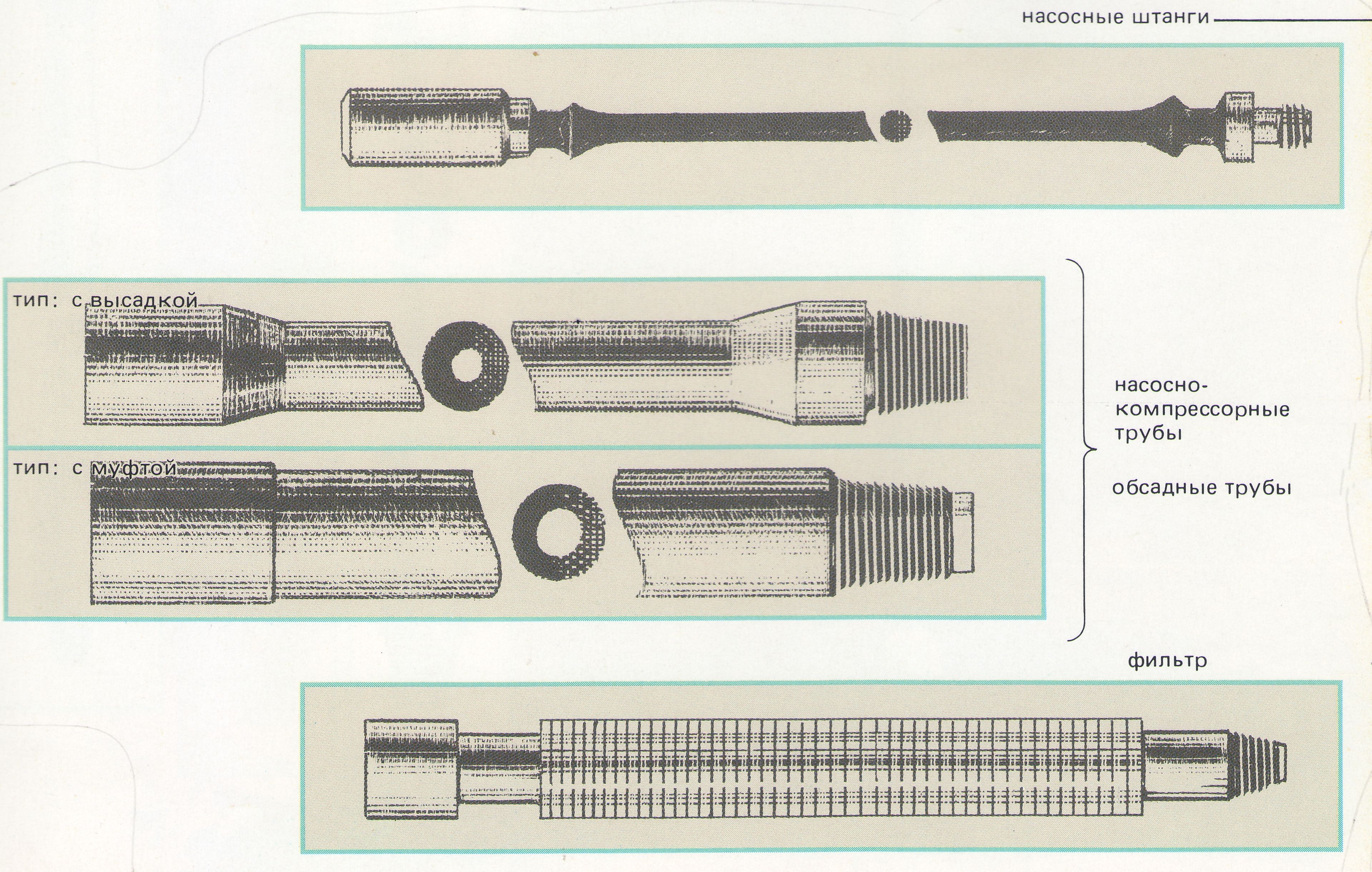

Бурильная колонна включает следующие основные элементы сверху вниз: рабочую (ведущую) трубу
бурильные трубы, утяжеленные бурильные трубы (УБТ)
Рабочая труба, обычно квадратного сечения, служит для передачи вращения от ротора к бурильной колонне. Она фиксируется в отверстии ротора квадратными клиньями, вкладышами, в связи с чем вращается совместно со столом ротора и одновременно может перемещаться в осевом направлении по мере углубления забоя скважины.
Соединяется рабочая труба при помощи нижнего переводника с верхней трубой бурильной колонны, а при помощи верхнего переводника - с вращающимся стволом вертлюга - устройством, связывающим нагнетательную линию бурового насоса, подающего промывочный агент, с вра-щающейся бурильной колонной.
Бурильные трубы многократно соединяются в бурильную колонну по мере проводки ствола скважины, так как необходимо периодически заменять износившееся долото на новое и выполнять другие работы в скважине, требующие спускоподъемных операций с бурильной колонной. Крупная замковая резьба со значительной конусностью позволяет быстро за несколько оборотов свинчивать и развинчивать трубы, при этом герметичность обеспечивается напряженным контактом торцевых поверхностей замков.
Для проводки стволов нефтегазовых скважин чаще всего используют бурильные трубы диаметром 114, 121, 146 и 168 мм. Их соединяют по две-три штуки в свечи, которые устанавливают вертикально внутри вышки на специальный подсвечник и тем самым значительно ускоряют и облегчают спускоподъемные операции.
При больших глубинах скважин нагрузки на вышку и талевую систему
буровой установки во время спускоподъемных операций могут достигать недопустимых значений за счет силы тяжести бурильной колонны. В связи с этим вместо стальных труб в ряде случает используют бурильные трубы из прочных алюминиевых сплавов, которые позволяют, при прочих равных условиях, снизить эти нагрузки по меньшей мере в 2 раза

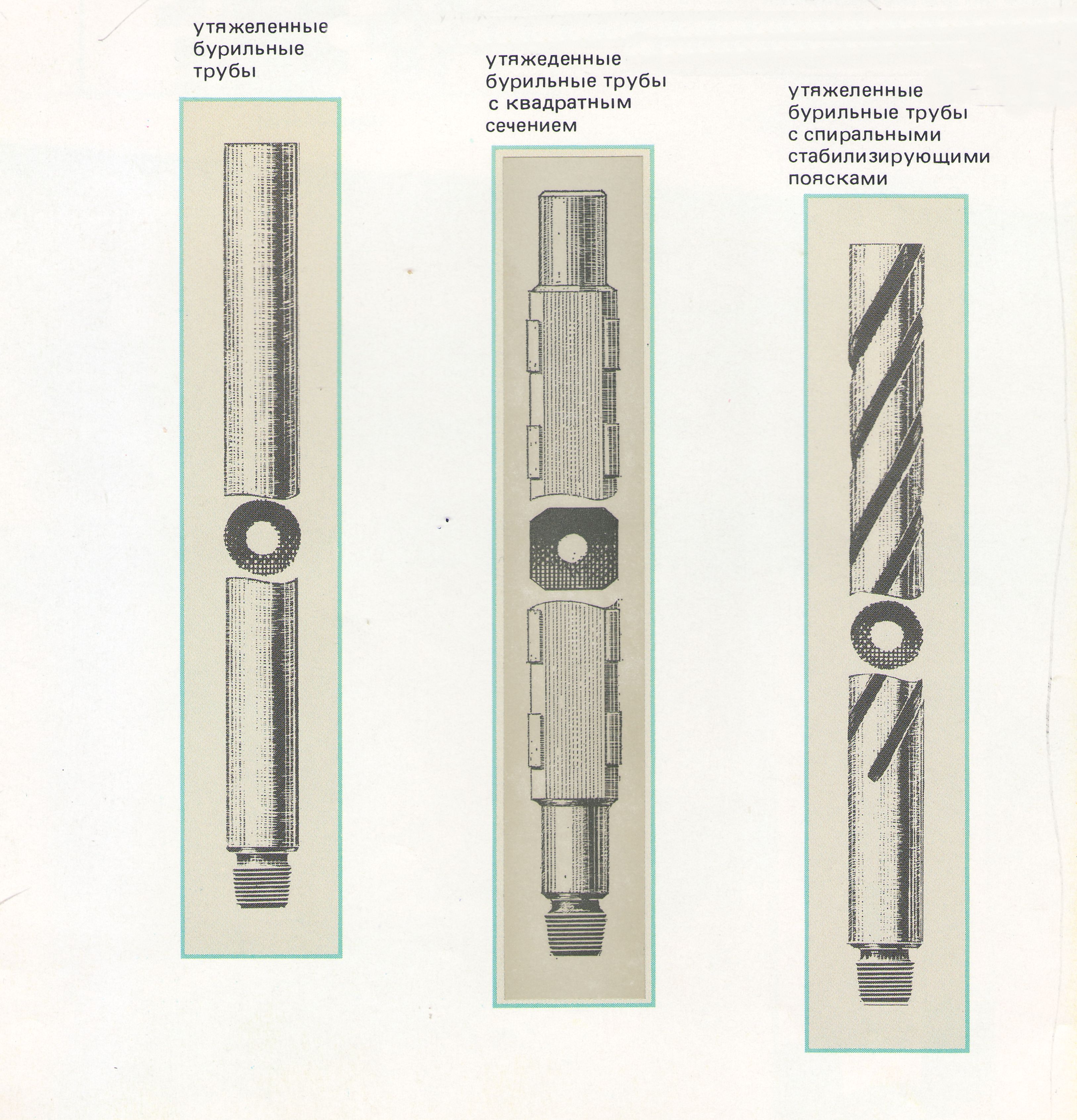

Важным элементом бурильной колонны являются утяжеленные бурильные трубы, одна из главных функций которых - создавать осевую нагрузку на долото, не допуская изгиба бурильной колонны. Утяжеленную бурильную трубу устанавливают непосредственно над долотом или погруженным двигателем
Необходимым элементом в состав бурильной колонны входят различные переводники, предназначенные для соединения ведущей трубы с вертлюгом и бурильными трубами, бурильных труб с УБТ, УБТ с турбобуром или долотом
Бурильная колонна соединяет долото (или забойный двигатель и долото) с наземным оборудованием (вертлюгом).
Бурильная колонна предназначена для следующих целей:
- передачи вращения от ротора к долоту;
- восприятия реактивного момента забойного двигателя;
- подвода бурового раствора к ПРИ и забою скважины;
- создания нагрузки на долото;
- подъема и спуска долота;
- проведения вспомогательных работ (проработка , расширение и промывка скважины, испытание пластов, ловильные работы и т.д.).

Бурильная колонна состоит из свинченных друг с другом ведущей трубы, бурильных труб и утяжеленных бурильных труб (УБТ). Верхняя часть бурильной колонны, представленная ведущей трубой, присоединяется к вертлюгу с помощью верхнего переводника ведущей трубы и переводника вертлюга. Ведущая труба присоединяется к первой бурильной трубе с помощью нижнего переводника ведущей трубы, предохранительного переводника и муфты бурильного замка. Бурильные трубы свинчиваются друг с другом бурильными замками, состоящими из муфты бурильного замка и его ниппеля 9 или соединительными муфтами. Утяжеленные бурильные трубы свинчиваются друг с другом непосредственно. Верхняя утяжеленная бурильная труба присоединяется к бурильной трубе с помощью переводника, а нижняя привинчивается через переводник к долоту (при роторном бурении) или к забойному двигателю с долотом.

Кроме названных выше элементов в компоновку бурильной колонны могут включаться калибраторы, центраторы, стабилизаторы, расширители, промежуточные опоры для УБТ, обратные клапаны, фильтры, шламометаллоуловители, амортизаторы, протекторные кольца, средства наклонно-направленного бурения, керноприемные устройства и другое специальное оборудование.
