Трубное производство (часть I)

22/12/2013 11:20am

Автор: редакционная статья

Категории: трубное производство

Нагрев трубных заготовок. Прошивка заготовок в гильзы.



Трубное производство. Введение. Краткое описание способов производства.
Производство горячедеформированных труб. Отделка горячедеформированных труб.

Промышленное производство труб началось примерно в 1890 году с изобретением братьями Маннесманн прошивной косовалковой прокатки. Только с появлением этого метода производства стало возможным получение пустотелой продукции из сплошной заготовки.
Особое значение при получении бесшовных труб горячей прокаткой и горячим прессованием придаётся нагреву исходной заготовки (слитка).
Правильный выбор режима нагрева металла определяет качество готовых труб и, в то же время, обеспечивает работу всего оборудования при наименьших нагрузках и с меньшим расходом энергии.
Продолжительность нагрева заготовки (слитка) определяется физико-механическими свойствами нагреваемого металла и условиями теплоотдачи, зависящими от свойств этого металла, конструкции печи и расположения заготовки в рабочем пространстве печи. Во второй половине прошлого столетия повсеместное распространение получили кольцевые нагревательные печи с вращающимся подом. Топливом в кольцевых печах служит газ. Горелки (форсунки) расположены на внутренней и наружной стенках печи. Печь обычно разделена на четыре-пять зон.
Подробней о нагреве заготовки и конструкции нагревательных устройств будет рассказано в отдельной статье.
В этой статье мы лишь коснёмся самых общих понятий и определений.

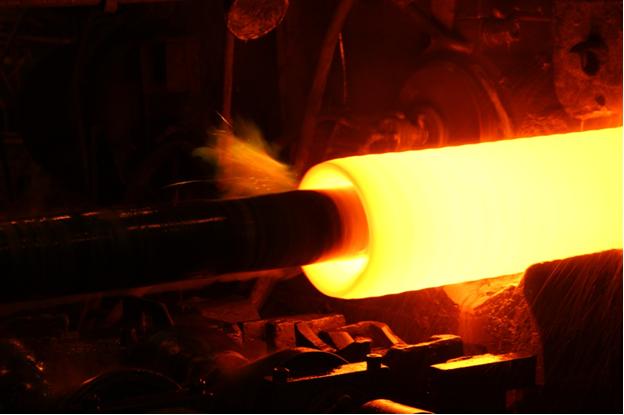

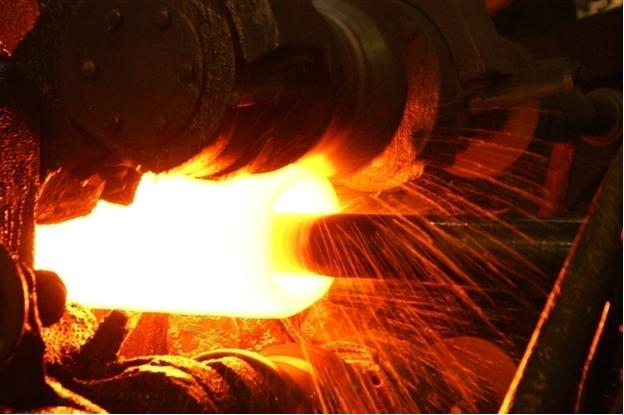

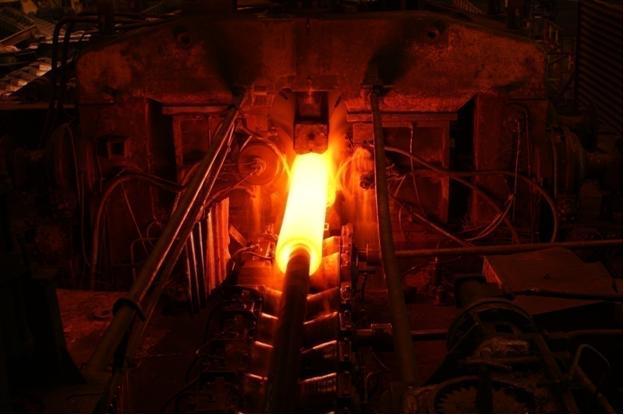

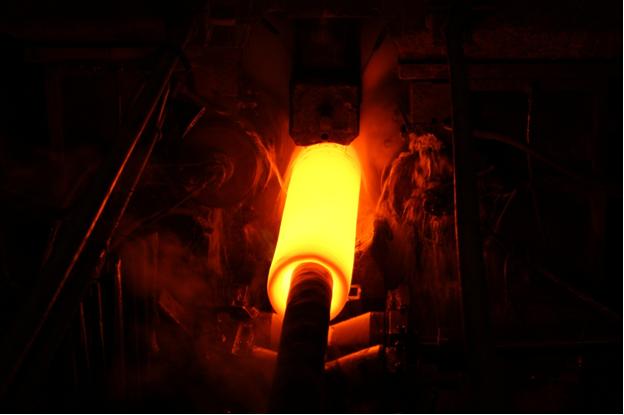

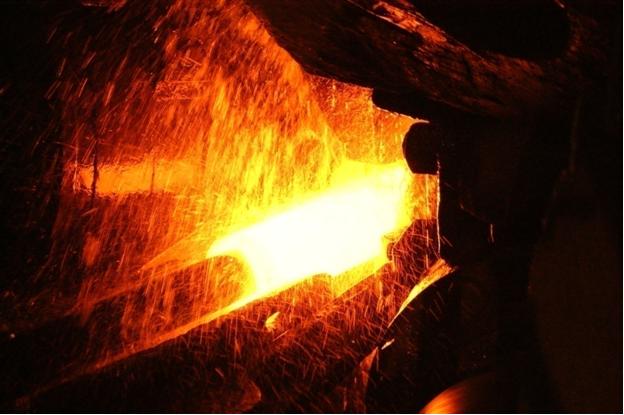

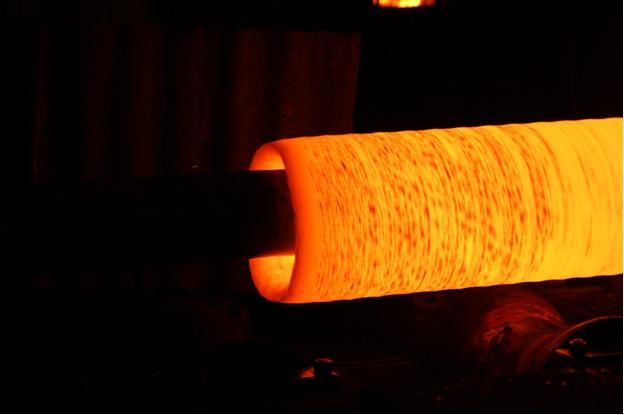

После нагрева заготовка или слиток по печному рольгангу подаются в вводной жёлоб прошивного стана или пресса. Процессу прошивки заготовок в гильзы будет посвящена отдельная статья.

Во время второй производственной фазы пустотелая заготовка на штанге оправки прокатывается разными методами до получения трубной заготовки. К подобным производственным методам относятся: непрерывная прокатка на длинной оправке, прокатка на реечном стане, многоручьевая прокатка, трёхвалковая раскатка Асселя (на удлинительном раскатном стане), продольная прокатка на так называемом автоматическом стане на короткой оправке «пробке».

Ниже приведены некоторые распространенные способы производства стальных труб:

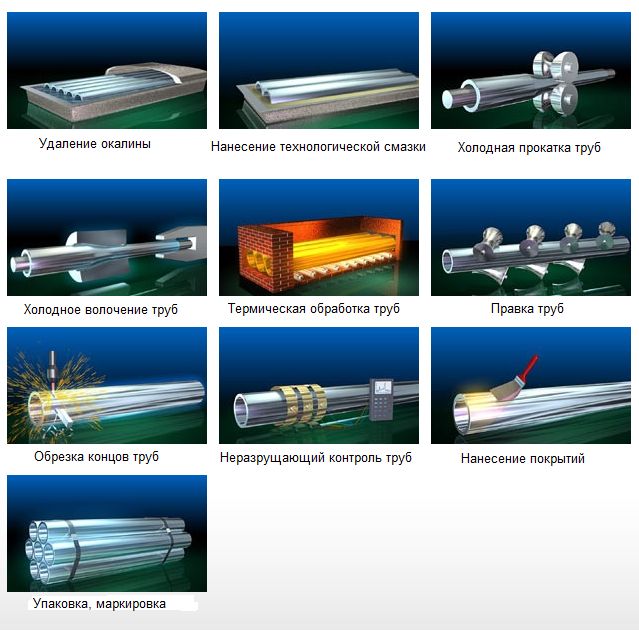

Рис. 1 Производство холоднодеформированных труб

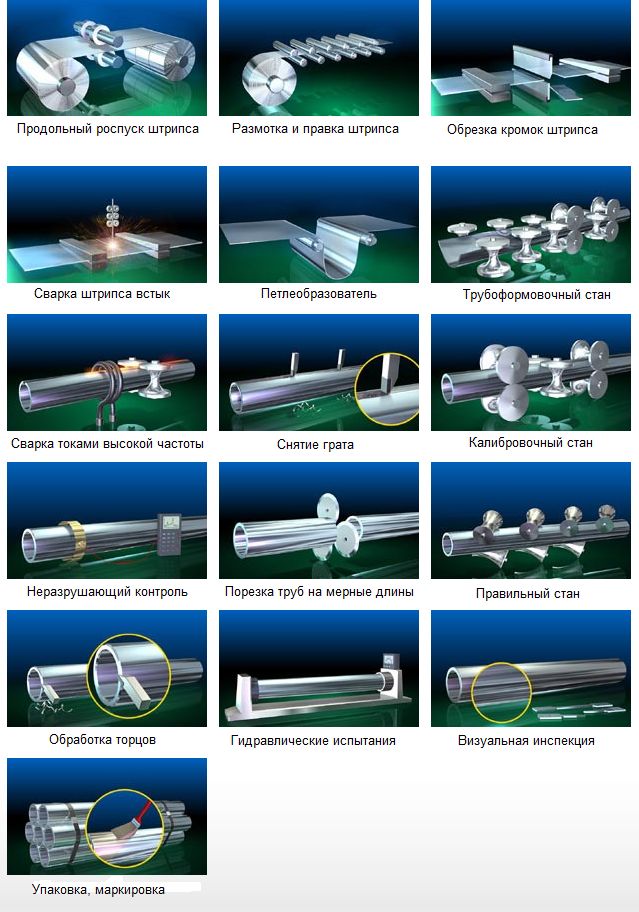

Рис. 2 Схема производства электросварных труб токами высокой частоты

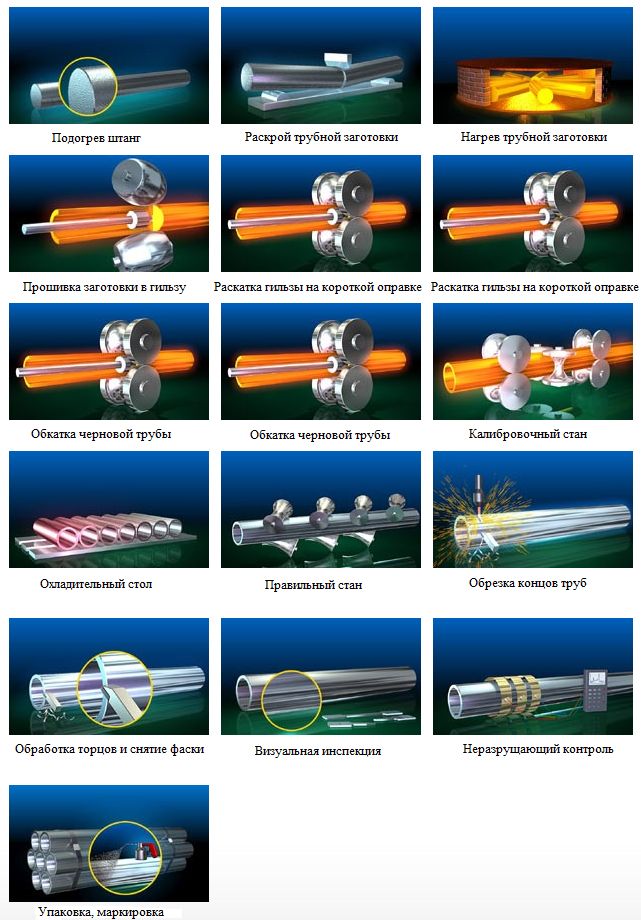

Рис. 3 Схема производства труб на трубопрокатных агрегатах со станами продольной прокатки типа "тандем"

Рис. 4 Схема производства труб на трубопрокатных агрегатах с непрерывным оправочным станом

По материалам ДТЗ
