Ковка. Определение. Общие понятия.

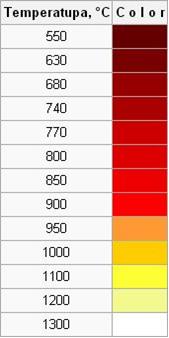

Температурная шкала

Ковка — это высокотемпературная обработка различных металлов (железо, медь и её сплавы, титан, алюминий и его сплавы), нагретых до ковочной температуры. Для каждого металла существует своя ковочная температура, зависящая от физических (температура плавления, кристаллизация) и химических (наличия легирующих элементов) свойств. Для железа температурный интервал 1250–800 °С, для меди 1000–650 °С, для титана 1600—900 °С, для алюминиевых сплавов 480–400 °С.
Различают:

  • ковка на молотах (пневматических, паровых и гидравлических)
  • ручная ковка
  • штамповка

Изделия и полуфабрикаты, получаемые ковкой, называют «поковка».
При ковке в штампах металл ограничен со всех сторон стенками штампа. При деформации он приобретает форму этой полости.
При свободной ковке (ручной и машинной) металл не ограничен совсем или же ограничен с одной стороны. При ручной ковке непосредственно на металл или на инструмент воздействуют кувалдой или молотом.
Свободную ковку применяют также для улучшения качества и структуры металла. При проковке металл упрочняется, завариваются так называемые несплошности и размельчаются крупные кристаллы, в результате чего структура становится мелкозернистой, приобретает волокнистое строение.
Машинную ковку  выполняют на специальном оборудовании — молотах с массой падающих частей от 40 до 5000 кг или гидравлических прессах, развивающих усилия 2–200 МН (200–20000 тс), а также на ковочных машинах. Изготовляют поковки массой 100 т и более. Для манипулирования тяжёлыми заготовками при ковке используют подъёмные краны грузоподъёмностью до 350 т, кантователи и специальные манипуляторы.
Ковка является одним из экономичных способов получения заготовок деталей. В массовом и крупносерийном производствах преимущественное применение имеет ковка в штампах, а в мелкосерийном и единичном — свободная ковка.
При ковке используют набор кузнечного инструмента, с помощью которого заготовкам придают требуемую форму и размеры.



Основные операции ковки

- осадка
- высадка
- протяжка
- обкатка
- раскатка
- прошивка и др.



Ковка железа и стали по технологии конца XIX в

Ковка применяется для разных целей, и из-за этого способы обработки металла могут быть различными:

  • обжимка криц — ковка, при которой происходит уплотнение и сварка частиц, а также выделение шлаков из тестообразной железной массы (крицы) .
  • сварка — ковка, при которой сращиваются пакеты, состоящие из отдельных кусков нагретых до вара .
  • обыкновенная ковка — уплотнение и придание желаемых форм предмету.

В зависимости от величины обрабатываемых изделий, ковка разделяется на ручную и на механическую.

Инструменты


- наковальня
- молот
- ручные молоты (небольшие), которыми кузнец, сам один, или с помощью молотобойцев, обрабатывает предмет.
- механические молоты. Важный элемент механического молота – наковальня, или нижний боек, на который кладётся предмет.
- кузнечные клещи, которыми кузнец захватывает нагретый кусок, вынимает его из горна, или печи, подносит под молот, кладёт на наковальню и поворачивает предмет во время ударов молота.
- подъёмные краны по обеим сторонам механического молота. Они служат для посадки болванки в печь, переноса под молот и поворачивания её во время ковки. Вспомогательным прибором при этих манипуляциях служит державка, состоящая из прочного, длинного стержня, имеющего на одном конце 4 лапы, которые захватывают болванку, а на другом — рукоятку, для поддерживания болванки рабочими на весу.

Процесс ковки

Нагрев заготовки

Для изготовления предметов путём ковки берётся отлитая стальная заготовка. Её необходимо сначала нагреть. Для этого вблизи молота устраиваются нагревательные печи или горны. Их размер, форма и количество зависит от производства и размера заготовок. Для мелких изделий применяются обыкновенные кузнечные горны. Для крупных — пользуются сварочными печами, нагреваемыми дровами, или каменным углем, а для нагревания больших заготовок устраивают газовые печи.
Печь сначала разогревают до тёмно-красного каления. Затем в неё помещают горячую заготовку. (В холодных заготовках внутренние слои всегда находятся в более или менее напряжённом состоянии из-за условий, в которых они после отливки затвердевают. Если в горячую печь положить холодную заготовку, то наружные слои, нагреваясь и удлиняясь, вызовут возникновение трещин в малоподатливых внутренних слоях). Такая заготовка должна оставаться горячей после отливки, ей не надо давать остыть ниже тёмно-красного каления и сразу же после извлечения из формы для отливки её следует поместить в печь. Если это не удалось, и заготовка начала остывать, то прежде чем поместить её в печь, её надо зарыть в горячий мусор для более медленного остывания. Если она остынет сильно, то надо её подогреть на полу мастерской. Даже после подогрева на полу в заготовке могут возникнуть внутренние трещины. Чтобы избежать такой порчи заготовки, её надо сначала подогревать только с концов. Тогда нагрев будет идти по направлению оси заготовки, от её концов к середине, и расширение всех концентрических слоев будет равномерней. Предварительный подогрев — достаточно до 300°, что легко узнать по дыму и зажиганию масла, налитого на поверхность заготовки.
Заготовки помещают в печь по одной или несколько, в зависимости от их величины. Вначале нагрев держат небольшой. Затем его постепенно увеличивают и доводят до требуемой степени. Чем сильнее нагрев, тем сталь делается мягче, легче её обрабатывать под молотом и тем успешнее идёт ковка. Однако этим опасно злоупотреблять — чем выше нагрета сталь, тем она больше стремится кристаллизоваться при остывании, из-за чего может уменьшиться связь между отдельными кристаллами (зёрнами), и они могут разъединиться даже от одного или нескольких ударов молота. Таким образом — заготовка при ковке получит надрыв, трещину, а иногда даже отваливается целыми кусками. Это называется перегревом стали. Перегрев стали не следует путать с пережогом стали. Пережог влияет не на кристаллическую структуру металла, а уже на его химический состав, заставляя его изменяться: когда сталь долго находится под воздействием печных газов, сварочного жара, она мало-помалу теряет свой углерод и приближается к железу. Пережжённую сталь невозможно использовать, тогда, как перегретую ещё можно поправить.
Чем твёрже сталь, тем больше она стремится к кристаллизации и тем ниже температура, при которой она кристаллизуется. Поэтому степень нагрева надо сообразовать с твёрдостью стали:



  • мягкая сталь переносит ковку даже при сварочном жаре, около 1300° С.
  • твёрдую инструментальную сталь выше 1000° С ковать уже опасно.
  • для средних сортов стали температура 1300° С совершенно достаточна для ковки и вполне надёжна.

Низкая температура тоже не подходит для ковки. Во-первых, она сильно затрудняет обработку. Во-вторых — при перемещении малоподвижных частиц во время ковки образуются сильные натяжения, которые иногда вызывают внутренние надрывы и трещины. Надо вести нагрев так, чтобы внутренняя часть заготовки успела прогреться надлежащим образом. И хотя наружные слои всегда прогреваются сильнее, но это уравновешивается быстро вследствие их охлаждения во время ковки.
Вообще, для успешной ковки надо принять за необходимое правило, что кроме степени нагрева имеет очень важное значение и равномерность нагрева. Для этого после посадки заготовки в печь, надо температуру поднимать очень медленно, наблюдая, чтобы заготовка нагревалась одинаково со всех сторон.
Время нагрева зависит главным образом от величины заготовки и от жаровой способности печи. На некоторых заводах для нагрева 30-ти тонной заготовки требуется около 30 часов, для 15-ти тонной около 12 часов, для 5-ти тонной около 8 часов.

Обжим заготовки


Стальная заготовка — это не одно сплошное однородное тело. Она переполнена внутри раковинами и пустотами различной формы и величины. Поэтому сразу после выдачи заготовки из печи их уплотняют — ударами молотка обковывают заготовку кругом, начиная от середины к нижнему концу заготовки, затем к верхнему ,прибыльному. Это называется «обжимом заготовки». Образовавшаяся во время нагрева окалина на поверхности заготовки частью сама отваливается при обжиме, частью отбивается ломами и счищается. Поэтому заготовка отливается несколько большего размера и веса по сравнению с задуманным предметом. Отношение площади поперечного сечения заготовки к площади готового изделия принимали раньше от 6 до 10. Теперь, при более плотных отливках, принимают от 3 до 4.

Подготовка

Forging

Обработку стальной заготовки под молотом можно разделить на две части: на подготовку и на окончательную отделку.
Подготовка предназначена для того, чтобы уплотнить заготовку, и придать ей в грубом виде необходимые размеры и формы. Формы и размеры заготовок и способы ковки зависят от вида изделий. Подготовки по виду разделяются: на подготовку сплошных цилиндров, пустотелых цилиндров, колец, подготовку плоских вещей, и т. п. Способы ковки при этом также имеют разные названия.

  • Подготовка сплошных цилиндров.

При такой подготовке обжим заготовки производится на вырезном нижнем бойке, где после каждых нескольких ударов молота её поворачивают на 1/8 оборота и, после образования восьмигранника, подвигают на ширину верхнего бойка и продолжают ковку. Когда, таким образом, обожмут всю заготовку, её опять подвигают на старое место и, ударяя молотом по граням, образуют шестнадцатигранник. Сообразно диаметру цилиндра продолжают ковку, пока заготовка не примет надлежащих размеров. При такой обработке она уменьшается в диаметре, а металл при обжимке перемещается по направлению оси, и вследствие этого заготовка удлиняется, вытягивается, отчего и самую обработку называют вытягиванием.
В случае, если при таком вытягивании заметят на поверхности заготовки трещины, или другие пороки, тогда останавливают ковку, пока их не вырубят кузнечными зубилами. Верхний конец, так называемый прибыльный, заключающий в себе всегда пустоты, считается негодным для употребления и потому 1/4 по весу заготовки отрубается, что носит название отрубки прибыли. Для рубки употребляется стальной топор, который накладывается на верх заготовки и вдавливается молотом в её тело. Потом на верх топора накладываются бруски квадратного сечения и продолжают нажимать молотом, пока топор не углубится до половины тела заготовки; наконец, её поворачивают на 180° и таким же образом продолжают рубку с противоположной стороны. Подобным образом разрубается на части заготовленная заготовка, когда она предназначается для изготовления нескольких предметов.
При заготовке больших изделий молот за один нагрев не успеет обжать и заготовить всей заготовки, поэтому сперва обжимают и заготовляют нижнюю половину заготовки, потом переносят державку на отделанный уже конец, подогревают остальную часть заготовки, обрабатывают её таким же самым образом, и, наконец, отрубают прибыль.
Если цилиндр должен иметь на конце уступы, или фланцы, диаметр которых больше, чем поперечник заготовки, тогда после обжимки заготовки и отрубки прибыли нижний боек удаляется прочь, а на его место устанавливается заготовка стоймя (на попа) и ударами молота осаживается, причём диаметр её, в особенности на концах, увеличивается. Для выковки вала меньших размеров, или такой длины, что он не помещается стоймя под молотом, пользуются услугами так называемой балды, подвешенной на цепи, посредством ударов которой, осаживают конец вала. Для заготовки изделий кольцеобразной формы, как, например бандажей, скрепляющих орудийных колец и проч., сначала, как было сказано выше, заготовку обжимают, вытягивают, очищают от окалины и трещин, отрубают прибыль и разрубают на куски; после вторичного нагрева каждый кусок немного осаживают, или сплющивают в виде лепёшки. Потом пробивают отверстие посредством пробоя или прошивня, вдавливая его сначала с одной стороны до половины, потом, повернув заготовку — с другой. Дальнейшая обработка кольца, то есть разводка, производится уже на оправке в особой стойчатой наковальне. Разводку бандажных шин производят на особой наковальне с рогом, где, кроме того, посредством раскатки,  делают выступ, называемый ребордой.
Для изготовления более длинных пустотелых цилиндров, как, например, скрепляющих орудийных оболочек, сначала отрезают на токарном станке прибыльную часть заготовки, потом высверливают вдоль оси насквозь отверстие около 300 мм в диаметре и, после нагрева заготовки, проталкивают в отверстие железный пустотелый стержень и на нём её обжимают. Такая обработка носит название Ковка на штревеле. Чтобы стержень не нагревался и не сжимался вместе с заготовкой, внутри него постоянно циркулирует вода. Когда ковка окончена, вынимают штревель из цилиндра посредством особого прибора, представляющего собой гидравлический пресс, или домкрат. Он состоит из пустотелого цилиндра  с двойными стенками,  между которыми пускается вода для выдвигания второго цилиндра , который упирается в гайку , навинченную на конец штревеля. На другом конце цилиндра  укреплена муфта,  упирающаяся в откованную оболочку. Вода выдавливает цилиндр,  который тянет за собой штревель. Подготовка для изделий прямоугольного поперечного сечения производится на плоских наковальнях, где, после предварительного обжима, заготовку сплющивают сперва наплоско, потом поворачивают на 90° и куют на ребро. При ударе молота удлинение совершается по направлению её оси, по перпендикулярному же направлению перемещению частиц мешает трение о поверхность бойка и наковальни. Чтобы ковкой расширить размеры заготовки по этому последнему направлению, раздают металл посредством раскатки. Для этого на поверхность заготовки, по направлению её оси, накладывают полуцилиндрический валик, называемый раскаткой, и ударом молота вдавливают его в тело. После такой раскатки по всей поверхности заготовки металл расползается по направлению стрелки, а причинённые неровности выглаживаются потом ударами молота. Такой обработке подвергаются броневые плиты. Для изготовления коленчатого вала, заготовляется сначала прямоугольный брус, в котором, посредством топора, делают два надреза. Потом молотом отгибают оба конца, отрубают топором образовавшиеся выступы и, наконец, обжимают, закругляют и отделывают шейки. Эта сложная работа требует много времени, частых нагревов, ловкости и опытности кузнеца. Вырез, показанный на чертеже пунктиром, производится на долбёжном станке. Цапфельное кольцо (с шейками) для орудий заготовляется следующим образом. Отрезанный диск от заготовки сплющивают, после нагрева, под молотом в продолговатый брус и пробивают в нём продольную щель  посредством клинообразного прошивня. Потом коническими оправками расширяют постепенно эту щель, пока отверстие не примет круглой формы, и, наконец, на горизонтальной оправке разводят до надлежащих размеров.
Вообще для разных предметов требуются разные заготовки. От умелости выбора приёмов, от рациональной последовательности переходов из одной формы в другую, в особенности при более сложных конструкциях, зависит успешность ковки и уменьшение расходов на лишний нагрев и угар металла.

Окончательная отделка


После подготовки предмет имеет довольно грубую и неровную поверхность, для выравнивания которой оставлен некоторый запас против требуемых размеров. Для этого предмет очищают ещё раз зубилом от всех трещин, волосовин и лёгкими и частыми ударами молотка проходят кругом всю его поверхность. Наконец, окончательно проверяют предмет посредством кронциркулей, линеек, или шаблонов и, если есть необходимость, его выправляют и т. п.
Для придания более чистого и гладкого вида употребляются разного рода гладилки и штампы, а иногда во время ударов молота поливают поверхность водой, вследствие чего приставшая окалина лучше отделяется и изделие выходит чище. Такое выглаживание производится всегда в самом конце, когда изделие уже остыло до буро-красного каления и поэтому носит название холодной ковки или наклепки.
После наклепки замечаются всегда такие же явления, как и при закалке, то есть металл делается твёрже и менее тягуч и образуются внутренние натяжения. Вследствие малой подвижности металла, при сильной наклёпке, нарушается связь между частицами и даже иногда получаются внутренние трещины. Если отполированный разрез сильно наклёпанного бруска подвергнуть действию слабой кислоты, то образовавшийся при этом рисунок прямо показывает на внутреннее изменение металла. Вначале предполагали, что наклёпка увеличивает абсолютную плотность стали однако, дальнейшие опыты показали обратное. Так, например, при волочении проволоки, после первого прохода через волочильную доску, плотность её уменьшилась с 7,839 до 7,836; после второго до 7,791, после третьего до 7,781.  При наклёпке меди или серебра получаем результаты совершенно противоположные.
Так как влияние наклёпки аналогично закалке, то, чтобы придать металлу желаемую твёрдость и упругость, очень часто прибегают к наклёпке. При изготовлении таких изделий, как, например резцы, инструменты, клинки и пр., этот способ оказывает большую пользу, но, что касается более крупных изделий, при которых получается только поверхностная наклёпка, вызывающая внутренние натяжения, этот способ, вместо пользы, приносит изделию только вред. Лучшим доказательством служит пример изготовления локомотивных или вагонных осей, у которых шейки отделаны штамповкой. При пробе на изгиб таких осей часто случается, что при ударе груза посередине оси отламывается её конец, как раз в том месте, где была отштампована шейка. Хотя все эти вредные натяжения можно уничтожить, или, по крайней мере, уменьшить отжигом, однако иногда происходит, что во время самой наклёпки не образовались уже трещины, которых отжиг исправить не в состоянии. При изготовлении более сложных поковок, где неизбежно применять штамповку, гораздо лучше совершать это при высоком нагреве, тем более, что сталь в раскалённом состоянии хорошо выдерживает штамповку и отчётливо воспроизводит форму штампы; чтобы воспрепятствовать образованию натяжения, необходимо делать её в несколько приёмов, каждый раз подогревая сталь до надлежащей температуры.
После обработки заготовки под молотом, не прибегая даже к наклёпке, всегда появляются внутренние натяжения, происшедшие вследствие неравномерного остывания концентрических слоев, и вследствие того, что разные части заготовки приходится ковать при разных температурах. Чем больше диаметр откованной заготовки и чем резче переход от одной формы к другой, тем неравномернее происходит остывание, и тем резче будут проявляться внутренние натяжения. Во избежание трещин и искривления откованных изделий, зарывают их  после ковки в горячий мусор. Подобное зарывание может принести пользу, когда изделие довольно простой формы и когда она ещё красная. В противном случае надо непременно подвергать изделие отжигу, то есть осторожно его подогреть до температуры около 700°, затем, замазав печь, дать ему медленно остыть до полного охлаждения.
Выше было упомянуто, что назначение ковки, кроме сообщения требуемой формы, заключается ещё в уплотнении металла вследствие пороков, встречаемых внутри заготовки. Газовые пузыри, образующиеся при затвердевании стали, размещаются, главным образом, снаружи. Большинство из этих пузырей, имея сообщение с окружающей атмосферой, окисляется под действием печных газов и покрывается внутри слоем окалины, которая не дозволяет им свариваться при обжимке болванки под молотом, а потому они только сплющиваются в виде прослоек и вытягиваются в виде волосовин. Толщина рыхлого слоя откованного предмета зависит от величины пузырей, глубины их размещения в болванке и от большей или меньшей обработки под молотом. Поэтому всякое откованное изделие, подвергающееся окончательной отделке на токарных или строгательных станках, должно иметь соответствующий запас металла, для удаления рыхлого слоя.
Чтобы получить чистую и гладкую поверхность, достаточно оставить, для удаления рыхлого слоя запас на обточку толщиной в ½" для больших и от ¼" до ⅛" для мелких предметов. Кроме уплотнения пороков в болванке, ковка изменяет и свойства самого металла. Если сравнить изломы кусков стали, взятых от одной и той же болванки до и после её проковки, то они представляют большую разницу. Первый из них крупнокристаллический с блестящими и сильно развитыми плоскостями отдельных зёрен, второй же мелкозернистый, матовый и как бы аморфного сложения. Испытывая на разрыв эти бруски, оказывается, что как упругость и прочное сопротивление, так и удлинение кованого бруска гораздо больше. Так, например, механические испытания бессемеровской стали от одной и той же заготовки имеют следующие результаты:



До ковки

После ковки

Упр. сопротивление на кв. мм

24,1 кг

11,5 кг

Абсол. сопротивление на кв. мм

45,0 кг

59,8 кг

Удлинение

8 %

5 %

Поэтому долгое время полагали, да ещё и до сих пор многие такого убеждения, что ковка, вследствие своего сильного давления, производит сближение частиц между собой, их сжатие, а тем самым и уплотнение самого металла, и благодаря только такому действию, сталь приобретает другие свойства. Придавая ковке такое значение, старались подвергать болванку как можно большей обработке и давать по возможности большее отношение площади поперечного сечения заготовки к площади изделия. Однако, более тщательные исследования не оправдали этого взгляда. Во-первых, опыт показал, что удельный вес кованой стали меньше, чем литой. Ещё в 60-х годах  исследователи доказали, что удельный вес литой стали, при отсутствии пороков, есть предел её уплотнения и что ковка, увеличивая гравиметрическую плотность заготовки, уменьшает её абсолютную плотность. Из  опытов видно, что удельный вес куска стали от литой болванки равен 7,852; удельный же вес куска от этой болванки после нагрева его до светло-красного каления и хорошей проковки равнялся 7,846. Во-вторых, что повторительные нагревы и проковка не влияют уже на увеличение сопротивления и вязкости. В-третьих, что простым нагревом до известной температуры и соответственным охлаждением можно достигнуть таких же результатов относительно структуры, повышения упругости и вязкости металла. Это последнее явление было впервые замечено Д. К. Черновым и опубликовано в «З. И. Т. Общества», 1868 г.
Этот факт объясняется тем, что сталь при нагревании, начиная с некоторой температуры, принимает воскообразное состояние, то есть что отдельные зерна её размягчаются и слипаются между собой в виде тестообразной несжимаемой массы. Если станем охлаждать эту массу, тогда частицы опять собираются в отдельные зерна или кристаллы и эта группировка продолжается до тех пор, пока сталь не остынет до некоторой определенной температуры около 700°, ниже которой кристаллизация совершаться уже не может (см. Критические точки стали). Чем более нагрета сталь, то есть чем больше размягчена, и чем медленнее и спокойнее она остывала, тем более свободы и времени имели частицы для этой группировки. Если же во время этого охлаждения воспрепятствовать частицам свободно собираться в отдельные зерна ударами молота или вальцовкой, или посредством быстрого охлаждения не дать времени к подобной группировке, или, наконец, если сталь нагреть только до температуры и позволить ей медленно остывать от этой температуры, ниже которой кристаллизация невозможна, то во всех этих случаях получается более или менее мелкозернистое сложение. Если остановить ковку при температуре выше 700°, то группировка частиц опять возможна и структура стали будет зависеть от этой температуры. Если же, наконец, нагреть болванку до очень высокой температуры и позволить болванке некоторое время остывать без ковки, то кристаллизация может принять такие размеры, что сталь теряет свойства ковкости и носит название перегретой стали.
Эти  исследования были сделаны г. Черновым ещё в 1860-х гг., и что они послужили исходной точкой для всех дальнейших исследований и современных теорий стали. Таким образом, на перемену структуры, от которой зависит вязкость и прочность стали, имеет влияние, главным образом, степень нагревания и условия остывания. Ковка препятствует кристаллизации и уплотняет пороки в заготовке. Для успешности ковки надо стараться ковать быстро, чтобы не оставлять какого-нибудь места заготовки долгое время без ударов молота. Поэтому при обжимке и вытягивании больших заготовок, лучше пользоваться за один раз меньшей степенью обжимки и обрабатывать их в несколько приемов, проходя ударами молота каждый раз всю нагретую часть. Кроме того, нельзя допускать, чтобы заготовка, нагретая до высокой температуры, дожидалась долго ковки или остывала в печке. При таких благоприятных условиях кристаллизация совершается очень быстро и заготовка получает свойства перегретой стали. Лучше тогда дать заготовке спокойно остыть, снова её нагреть до надлежащей температуры и затем ковать.
При обработке стальных заготовок имеет очень важное значение, как с экономической стороны, так и относительно влияния ковки на качество изделия, сила молота, то есть отношение веса бьющей части к весу обрабатываемой болванки. Если принять вес бабы G и вес заготовки g, то общепринятое отношение G/g = 2 доходит до 1. Однако,  это отношение очень условное и зависит от многих причин, главным образом,- от формы изделия, приёмов ковки, сорта стали, допускающей более или менее сильный нагрев и, наконец, от приспособлений, имеющихся при молоте. Для обжима заготовок или для изготовления цилиндрических валов отношение G/g = 1 может быть допускаемо только в крайних случаях; вообще, для эффективности действия куют при отношении 2. Так, например, под 5-тонным молотом можно отковать орудийную трубу из заготовки в 3 тонны, но для изготовления такого же веса коленчатого вала, следует употребить, по крайней мере, 15-тонный молот. Чем тяжелее молот в сравнении с весом заготовки, тем энергичнее идёт ковка и тем глубже передаётся давление внутренним слоям заготовки. Слабые удары передаются только поверхностным слоям, которые поэтому уплотняются и вытягиваются больше внутренних и откованная заготовка при этих условиях имеет вогнутые концы. Подобного рода явления замечаются чаще всего на ковке больших заготовок. Поэтому для их успешной ковки приходится иметь больших размеров молоты или же прибегать к частым подогревам.

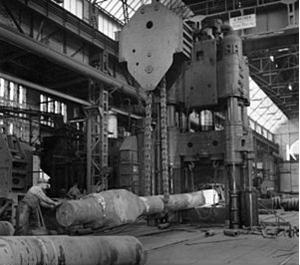

В настоящее время для ковки стальных заготовок стали применять гидравлические прессы, называемые пресс-молотами  или жомами.  Мгновенный удар молота, с большой в начале  силой,  и с полнейшей потерей в конце своего действия, распространяясь по верхней плоскости заготовки, переходит по реакции и на нижнюю, соприкасающуюся с наковальней; промежуточные же слои, исполняя только передаточную роль, перемещаются, а вместе с тем и уплотняются гораздо меньше. Пресс, с момента соприкосновения бойков с заготовкой, своим растущим от 0 до 3 тонн давлением передаёт его, во все время нажимания, одинаково всем слоям металла. Расползанию наружных слоев металла, в плоскости нормальной к направлению давления, препятствует трение о поверхности бойков, и, вследствие этого, во время давления пресса, главным образом перемещаются частицы внутренних слоев, которые уплотняются больше наружных, то есть пресс производит действие обратное молоту. Это может быть устранено применением более узких бойков. Предположение лучших качеств металла, откованного под пресс-молотом, чем под молотом, является предметом дискуссий, тем более, что качество плотного металла зависит, главным образом, от температуры нагрева заготовки, от температуры, при которой была остановлена ковка и от условий, при которых остывала заготовка. Пресс-молот имеет большое преимущество перед молотом в экономическом отношении, так как он ускоряет ковку в несколько раз в сравнении с молотом. Однако,  следует отметить, что силой пресс-молота  нельзя злоупотреблять. Очень большой сразу нажим делает на поверхности складки и наплывы металла, а при недостаточном нагреве возможны надрывы и трещины в сердцевине заготовки. Подобным образом, как при ковке под молотом, лучше пользоваться и здесь небольшими нажимами и стараться поскорее пройти всю нагретую часть болванки. Если наклёпка, то есть ковка при сравнительно низкой температуре под молотом, имеет негативное влияние на качество металла, вследствие образования внутренних натяжений, то тем более при ковке под пресс-молотом она не должна быть допускаема. Кроме того, надо стараться по возможности хорошо прогревать центральные слои заготовки, которые претерпевают самую большую работу при давлении пресс-молота. Потеря или угар металла, вследствие образования окалины, зависит от степени и продолжительности нагрева, от величины заготовки и от количества повторительных нагревов. Для первого нагрева, в зависимости от диаметра, угар составляет от 1½ до 3 %, для каждого последующего подогрева заготовка теряет по весу около 1 %.



История ковки

Ковка (меди, самородного железа) служила одним из основных способов обработки металла:

  • холодная, затем горячая ковка в Иране, Месопотамии, Египте — 4-3 тыс. до н. э.
  • холодная ковка у индейцев Северной и Южной Америки — до XVI в. н. э.

Древние металлурги Европы, Азии и Африки ковали сыродутное железо, медь, серебро и золото. Кузнецы пользовались особым почетом у народов древности, их искусство окружалось легендами и суевериями.
В Средние века кузнечное дело достигло высокого уровня: вручную отковывались ручное и огнестрельное оружие, инструменты, детали сельскохозяйственных орудий, дверей и сундуков, решетки, светильники, замки, часы и другие изделия всевозможных форм и размеров, часто с тончайшими деталями; кованые изделия украшались насечкой, просечным или рельефным узором, расплющенными в тончайший слой листами сусального золота и бронзовой потали.
В XIX в. ручная художественная ковка была вытеснена штамповкой и литьём, интерес к ней возродился в XX в. (работы Ф. Кюна в Германии, И. С. Ефимова, В. П. Смирнова в России; оформление общественных интерьеров в Таллине, Каунасе и др.).
С наступлением эпохи персональных компьютеров производство сложных и уникальных кованых изделий, как правило, сопровождается компьютерным трёхмерным имитационным моделированием. Эта точная и относительно быстрая технология позволяет накопить все необходимые знания, оборудование и полуфабрикаты для будущего кованого изделия до начала производства. Компьютерное 3D моделирование теперь не редкость даже для небольших компаний.

Известные памятники художественной ковки


кованые фонари, ограды, решётки, ворота следующих дворцовых и городских ансамблей:

  • Версаль
  • Парк кованых фигур в Донецке
  • Санкт-Петербург
  • Царское Село
