Все автоматы Калашникова и их тактико-технические характеристики

09/12/2013 1:23pm

Автор:

Категории: Огнестрельное оружие

7,62-мм автомат АК (инд.56-А-212), принятый на вооружение Советской Армии в 1949 г.


7,62-мм автомат АК (инд.56-А-212). Вид справа.

Ствольная коробка штампованная. Автомат был утвержден без штыка.

Тактико-технические характеристики

Патрон

7,62х39 обр. 1943 г.

Длина ствола

415 мм

Длина нарезной части ствола

369 мм

Число нарезов

4

Общая длина

870 мм

Емкость магазина

30 патронов

Прицельная дальность

800 м

Длина прицельной линии

378 мм

Темп стрельбы

600 выстр/мин

Боевая скорострельность:



одиночными выстрелами

40 выстр/мин

очередями

90-100 выстр/мин

Начальная скорость пули

715 м/с

Масса без патронов

4300 г

Масса со снаряженным магазином

4786 г

Масса патрона

16,2 г

Масса гильзы

6,8 г

Масса пули

7,95 г

Масса заряда

1,6 г

Длина патрона

55,9 мм

Длина гильзы

38,7 мм

Длина пули

26 мм

7,62-мм автомат АКС (инд. 56-A-212M), принятый на вооружение Советской Армии в 1949 году.


7,62-мм автомат АКС (инд. 56-A-212M). Вид справа. Ствольная коробка штампованная.



Тактико-технические характеристики

Патрон

7,62х39 обр. 1943 г.

Общая длина

645/870 мм

7,62-мм облегченный автомат АК (инд.56-А-212).


7,62-мм облегченный автомат АК (инд.56-А-212). Вид справа. Штык примкнут


7,62-мм облегченный автомат АК (инд.56-А-212). Вид слева.

В данном варианте автомата, утвержденном в 1953 году, были внедрены почти все изменения, осуществленные конструктором в опытном образце 1951 г. Ствольная коробка фрезерованная.
В официальном «Дополнении к наставлению по стрелковому делу», изданном в 1955 году, новый образец называется «Облегченный 7,62-мм автомат Калашникова (АК)».
Снижение массы автомата было достигнуто в фрезерованном варианте в первую очередь облегчением ствольной коробки, крышки ствольной коробки и магазина. Боковые стенки магазина были усилены ребрами жесткости. Кроме того, сокращены размеры приклада и конструкция его крепления со ствольной коробкой, что также уменьшило массу автомата.
Хотя и было издано в 1955 г. МО СССР специальное «Дополнение к наставлению по стрелковому делу» в связи с введением на вооружение облегченного автомата, во всех других изданиях и даже в исследованиях автомат, как и прежде, именовался АК. Широкая модернизация в индексе оружия не была отражена.
Устройство подвижных частей автоматики и баллистические данные облегченного автомата аналогичны автомату со штампованной коробкой 1949 г. Отличается от него массой и наличием штыка. К облегченному автомату был утвержден съемный клинковый штык (инд. 56-Х-212).

Тактико-технические характеристики

Патрон

7,62х39 обр. 1943 г.

Масса без патронов без штыка

3800 г

Масса пустого магазина

330 г

Масса штыка без ножен

275 г

Масса ножен

100 г

Длина клинка штыка

200 мм

Ширина клинка

22 мм

Длина автомата с примкнутым штыком

1076 мм

7,62-мм облегченный автомат АКС (инд.56-А-212).


7,62-мм облегченный автомат АКС (инд.56-А-212). Вид слева. Штык примкнут

Отличается наличием металлического складного приклада, массой и общей длиной при откинутом прикладе.

Тактико-технические характеристики

Патрон

7,62х39 обр. 1943 г.

Длина со штыком и откинутым прикладом

1076 мм

Масса со штыком без патронов

4568 г

7,62-мм облегченный автомат АКС (инд.56-А-212) с прибором бесшумной стрельбы ПБС.


7,62-мм облегченный автомат АКС (инд.56-А-212) с прибором бесшумной стрельбы ПБС.Вид слева.

На автомат установлена специальная прицельная планка для стрельбы штатными патронами и патронами с уменьшенной скоростью пули.

Тактико-технические характеристики

Масса автомата с ПБС

4711 г

Масса прибора ПБС

623 г

Прицельная дальность патроном с пулей «УС»

400 м

7,62-мм облегченный автомат - АКН с прибором ночного видения НСП2.


7,62-мм облегченный автомат - АКН с прибором ночного видения НСП2. Вид слева

Тактико-технические характеристики

Масса автомата с прибором НСП2, без патронов и без батарей

7484 г

Масса автомата с прибором НСП2, без патронов с батареями

8185 г

7,62-мм модернизированный автомат АКМ (инд. 6П1), принятый на вооружение в 1959 году.


7,62-мм модернизированный автомат АКМ (инд. 6П1). Вид слева, штык примкнут

В этом образце конструктор внес следующие изменения:
1. Замедлитель срабатывания курка повысил кучность боя, увеличив межцикловое время.
2. Удар затворной рамы в переднем положении перенесен с правой стороны на левую - это способствовало улучшению устойчивости оружия в горизонтальной плоскости.
3. Увеличена прицельная дальность.
4. Штык старого образца заменен штыком-ножом (инд. 6Х3), способным выполнять ряд операций.

5. За счет широкого применения штамповки и использования легких сплавов для магазина уменьшена масса оружия. Части ложи (приклад, цевье, накладка) изготовлены из бакелитовой фанеры.

Тактико-технические характеристики

Патрон

7,62х39 обр. 1943 г.

Длина ствола

415 мм

Длина нарезной части ствола

369 мм

Число нарезов

4

Общая длина со штыком

1020 мм

Общая длина без штыка

870 мм

Емкость магазина

30 патронов

Темп стрельбы

600 выстр/мин

Боевая скорострельность:



одиночными выстрелами

40 выстр/мин

очередями

100 выстр/мин

Прицельная дальность

1000 м

Длина прицельной линии

378 мм

Масса без патронов с магазином из легкого сплава без штыка-ножа

3100 г

Масса со снаряженным магазином из легкого сплава

3600 г

Масса стального магазина

330 г

Масса магазина из легкого сплава

170 г

Общая длина штыка-ножа многоцелевого назначения

278 мм

Длина клинка

148 мм

Ширина клинка

30 мм

Масса штыка-ножа с ножнами

450 г

Масса штыка-ножа без ножен

284 г



7,62-мм модернизированный автомат АКМС (инд. 6П4), принятый на вооружение в 1959 году.


7,62-мм модернизированный автомат АКМС (инд. 6П4). Вид слева. Приклад откинут, штык отделен

Устройство подвижных частей автоматики не отличается от АКМ, разница в массе и длине оружия.

Патрон

7,62х39 обр. 1943 г.

Общая длина

640/880мм

Масса без патронов

3300 г

7,62-мм модернизированный автомат АКМ с компенсатором, магазином из легкого сплава и штыком-ножом (инд. 6Х4).


7,62-мм модернизированный автомат АКМ с компенсатором, магазином из легкого сплава и штыком-ножом (инд. 6Х4). Вид слева, штык примкнут

Эта модель отличается от АКМ 1959 года наличием компенсатора, подвинчивающегося на дульную часть ствола и имеющего форму кососрезанной насадки. Кроме того, введен штык- нож нового образца (инд. 6Х4) с иной формой рукоятки и пластмассовыми ножнами.

Тактико-технические характеристики

Общая длина автомата

1020 мм

Общая длина без штыка

880 мм

7,62-мм модернизированный автомат АКМН (инд. 6П1Н) с компенсатором, магазином из пластмассы АГ-4, штыком-ножом (инд. 6Х4) и планкой для установки ночного прицела.

7,62-мм модернизированный автомат АКМН (инд. 6П1Н) с компенсатором, магазином из пластмассы АГ-4, штыком-ножом (инд. 6Х4) и планкой для установки ночного прицела. Вид слева, штык примкнут

Кроме материала магазина отличий от предыдущего образца АКМ данный автомат не имеет.



7,62-мм модернизированный автомат АКМ с прибором для бесшумной стрельбы ПБС-1 (инд. 6Ч12).

7,62-мм модернизированный автомат АКМ с прибором для бесшумной стрельбы ПБС-1 (инд. 6Ч12).
Вид справа



Тактико-технические характеристики

Общая длина автомата

1020 мм



7,62-мм модернизированный автомат АКМ с гранатометом ГП-25 (инд. 6Г15).

7,62-мм модернизированный автомат АКМ с гранатометом ГП-25 (инд. 6Г15). Вид слева



Тактико-технические характеристики

Масса автомата с гранатометом без патронов и без гранаты

6010 г

Калибр гранатомета

40 мм



7,62-мм модернизированный автомат АКМСН с прицелом ночного видения НСП-ЗА (инд. 1ПН-27).

7,62-мм модернизированный автомат АКМСН с прицелом ночного видения НСП-ЗА (инд. 1ПН-27). Вид справа



Тактико-технические характеристики

Масса автомата с прицелом НСП-3А без патронов

6255 г



7,62-мм модернизированный автомат АКМН с прицелом ночного видения НСПУ(инд. 1ПН-34).

7,62-мм модернизированный автомат АКМН с прицелом ночного видения НСПУ(инд. 1ПН-34). Вид справа



Тактико-технические характеристики

Масса автомата с прицелом НСПУ без патронов

5755



5,45-мм автомат АК-74 (инд. 6П20), принятый на вооружение в 1974 году.

5,45-мм автомат АК-74 (инд. 6П20), принятый на вооружение в 1974 году.

Автомат АК74 отличается от АКМ следующими особенностями. Основание мушки имеет два выступающих цилиндрических патрубка. На переднем из них нарезана резьба для крепления дульного тормоза-компенсатора, а на заднем снизу имеется выступ с отверстием для шомпола. Дульный тормоз-компенсатор двухкамерный длинный. Первая камера - цилиндр с отверстием для прохода пули, тремя компенсационными отверстиями сверху для выхода пороховых газов и двумя щелями у диафрагмы слева и справа. Вторая же камера имеет слева и справа широкие окна, спереди - диафрагму с отверстием для прохода пули. На заднем конце газовой трубки со ствольной накладкой закреплена пружинная шайба овальной формы для устранения качки трубки. На затворной раме с левой стороны имеется вырез для облегчения. Сам затвор меньших размеров и не имеет в чашке кольцевого углубления, а гнездо под выбрасывателем вскрыто, т.е. представляет собой паз. Затыльник приклада о6-резиненный с поперечными канавками для увеличения трения приклада по плечу. Детали ударно-спускового механизма: спусковой крючок, замедлитель с пружиной и шептало одиночного огня с пружиной собраны на трубчатой оси в отдельную сборку. Газоотводное отверстие в газовой каморе выполнено под углом к оси канала ствола. На прикладе два продольных желоба для облегчения. Корпус магазина выполнен из пластмассы АГ-4

Тактико-технические характеристики

Патрон

5,45х39 обр. 1974 г.

Длина ствола

415 мм

Длина нарезной части ствола

372 мм

Число нарезов

4

Длина автомата со штыком

940 мм

Емкость магазина

30 патронов

Боевая скорострельность:



одиночными выстрелами

40 выстр/мин

очередями

100 выстр/мин

Прицельная дальность

1000 м

Длина прицельной линии

379 мм

Масса без штыка, без патронов, с пластмассовым магазином

3300 г

Масса со снаряженным магазином без штыка

3600 г

Масса пластмассового магазина

230 г

Масса патрона

10,2 г

Масса пули со стальным сердечником

3,4 г

Масса заряда

1,45 г

Начальная скорость пули

900 м/с

Длина патрона

57 мм

Длина гильзы

39,6 мм

Длина пули

25,5 мм

Объем камеры заряжания

1,56 см3

Максимальное давление газов

294 МПа (3000 кг/см2)



5,45-мм автомат АКС74 образца 1974 года со складывающимся металлическим прикладом.

5,45-мм автомат образца 1974 года со складывающимся металлическим прикладом - АКС74.Вид слева. Штык примкнут, приклад откинут

Газоотводное отверстие выполнено в газовой каморе перпендикулярно оси канала ствола.

Тактико-технические характеристики

Патрон

5,45х39 обр. 1974 г.

Длина со сложенным прикладом

700 мм

Масса без патронов без штыка

3200 г

Масса со снаряженным магазином без штыка

3500 г



5,45-мм автомат АК74Н3 (инд.6П20Н3) образца 1974 года с прицелом ночного видения НСПУ-3 (инд. 1ПН-51).

5,45-мм автомат АК74Н3 (инд.6П20Н3) образца 1974 года с прицелом ночного видения НСПУ-3 (инд. 1ПН-51). Вид слева

Затыльник приклада металлический с поперечным рифлением.

Тактико-технические характеристики

Патрон

5,45х39 обр. 1974 г.

Масса автомата с прибором 1ПН51 без патронов

5600 г



5,45-мм автомат АК74 образца 1974 года с гранатометом ГП-25.

5,45-мм автомат АК74 образца 1974 года с гранатометом ГП-25. Вид слева

Кнопка возвратного механизма имеет фиксатор для исключения соскакивания крышки ствольной коробки. На затыльник приклада одевается специальный резиновый затыльник.

Тактико-технические характеристики

Калибр гранатомета

40 мм

Масса автомата с гранатометом, без патронов и без гранаты

5200 г



5,45-мм автомат образца 1974 года АК74 (инд. 6П20).

5,45-мм автомат образца 1974 года АК74 (инд. 6П20). Вид слева, с примкчутым штыком

Приклад, рукоятка управления огнем, магазин, цевье, ствольная накладка, рукоятка штык-ножа и ножны изготовлены из стеклонаполненного полиамида ПА6С-211ДС. Штык нож (инд. 6Х5).

Тактико-технические характеристики

Масса автомата без патронов без штыка

3325 г

Длина автомата без штыка

993 мм

Длина штыка-ножа

290 мм

Длина клинка штыка-ножа

163 мм

Ширина клинка

29 мм

Масса штыка-ножа без ножен

223 г

Масса штыка-ножа с ножнами

360 г



5,45-мм автомат образца 1974 года АКС74 (инд.6П21).

5,45-мм автомат образца 1974 года АКС74 (инд.6П21). Вид справа, приклад откинут, без штыка

Рукоятка управления огнем, цевье, ствольная накладка и магазин изготовлены из стеклонаполненного полиамида ПА6С-211ДС.

Тактико-технические характеристики

Масса автомата без патронов без штыка

3325 г

Длина автомата с откинутым приклалом без штыка

933 мм

Длина со сложенным прикладом

694 мм



5,45-мм укороченный автомат АКС74У (инд. 6П26), принятый на вооружение в 1979 году. Производства Тульского оружейного завода.

5,45-мм укороченный автомат АКС74У (инд. 6П26). Вид справа

АКС74У разработан конструктором на базе АКС74, но резко отличается от него как в устройстве отдельных узлов, так и по своим боевым качествам. АКС74У имеет короткий ствол, меньшую начальную скорость пули, высокий темп стрельбы и низкую, по сравнению с АК74, кучность боя. АКС74У предназначен для специальных подразделений ВДВ, связистов, саперов, механиков-водителей боевых машин, расчетов ракетных пусковых установок и специальных милицейских подразделений. Применяется он, как правило, накоротке в населенных пунктах, на резко пересеченной местности, в оборонительных сооружениях. Выпускается также модель с кронштейном для крепления прицелов ночного видения.

Тактико-технические характеристики

Патрон

5,45х39 обр. 1974г.

Длина ствола

210 мм

Общая длина

490/730 мм

Емкость магазина

20 и 30 патронов

Прицельная дальность

500 м

Длина прицельной линии

235 мм

Масса без патронов

2710 г



5,45-мм укороченный автомат AKC74У (инд. 6П26Н) с прицелом ночного видения НСПУ.

5,45-мм укороченный автомат AKC74У (инд. 6П26Н) с прицелом ночного видения НСПУ. Вид слева, приклад откинут

Автомат производства завода «Ижмаш» от первой установочной партии.

Тактико-технические характеристики

Патрон

5,45х39 обр. 1974г.

Масса автомата с прицелом НСПУ, без патронов

4760 г.



5,45-мм укороченный автомат AKC74У (инд. 6П26).

5,45-мм укороченный автомат AKC74У (инд. 6П26). Вид справа, приклад откинут

Автомат подарен музею конструктором в 1989 году. Цевье, ствольная накладка, рукоятка управления огнем изготовлены из стеклонаполненного полиамида.

Тактико-технические характеристики

Масса автомата без патронов

2680 г



5,45-мм укороченный автомат АКС74УБ (инд. 6П27) с прибором бесшумной стрельбы ПБС и бесшумным подстеольным гранатометом БС-1.

5,45-мм укороченный автомат АКС74УБ (инд. 6П27) с прибором бесшумной стрельбы ПБС и бесшумным подстеольным гранатометом БС-1. Вид справа. Приклад откинут



Тактико-технические характеристики

Калибр гранаты кумулятивного действия

30 мм

Общая длина оружия с откинутым прикладом

900 мм

Масса автомата с ПБС и БС-1 без патронов

5430 г



5,45-мм модернизированный автомат АК74М

5,45-мм модернизированный автомат АК74М. Вид справа. Приклад откинут

Автомат является дальнейшим развитием системы АК74. Он заменил 4 модификации АК74, АК74Н, АКС74 и АКС74Н. Приклад, цевье, пистолетная рукоятка и магазин изготовлены из стеклонаполненного полиамида. Приклад складывающийся. На всех автоматах имеется стандартный узел крепления (планку) для установки оптических и ночных прицелов. Ствольная коробка и крышка ствольной коробки упрочнены. При производстве автомата используются самые современные технологии.

Тактико-технические характеристики

Калибр

5,45 мм

Патрон

5,45х39 обр. 1974 г.

Прицельная дальность

1000 м

Начальная скорость пули

900 м/с

Масса пули

3,42 г

Масса автомата без магазина

3,4 кг

Масса магазина

0,23 кг

Емкость магазина

30 патронов

Длина автомата с откинутым прикладом

943 мм

Длина автомата со сложенным прикладом

700 мм

Высота

195 мм

Ширина

70 мм

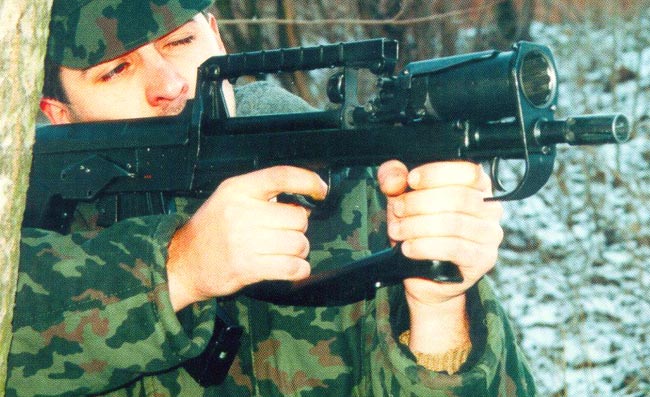

7,62-мм автомат А-91

7,62-мм автомат А-91

Автомат выполнен по схеме булл-пап с устранением основных недостатков этой схемы. Оружие имеет закрытую ствольную коробку, что повышает надежность работы автоматики. Отражение гильз вперед делает оружие одинаково удобным для стрельбы с левого и правого плеча, а также снижает загазованность у лица стрелка. Комплектуется 40 мм надствольным гранатометом, имеет идеальный баланс при перезарядке. Возможна стрельба дульными гранатами.

Тактико-технические характеристики

Тип боеприпаса:



автомата

7.62 мм обр. 1943 г

гранатомета

ВОГ-25, ВОГ-25П

Калибр гранатомета, мм

40

Режим стрельбы автомата

автоматический и одиночный огонь

Темп стрельбы автомата, выстр./мин

600 - 800

Дальность стрельбы, м:



автомата

до 1000

гранатомета

до 400

Емкость магазина автомата, шт

30

Масса автомата без магазина и гранатомета, кг

3,3

Длина, мм:



автомата

800

ствола

415




Отрывок статьи «Тульские оружейники верны традиции » из газеты «Красная звезда»
Говоря об оружии ХХI века, мы чаще всего имеем в виду сверхзвуковые истребители-невидимки, зенитно-ракетные системы, подводные субмарины, танки, БМП, другие сложнейшие боевые комплексы. О стрелковом оружии при этом, как правило, никто особо не вспоминает. А между тем в обозримой перспективе без него не сможет обойтись ни одна армия. В конструкторских бюро Тулы, Ижевска, Коврова, Климовска идет напряженная разработка тех стрелковых комплексов, которые придут на cмену легендарному автомату Калашникова, который вот уже более пятидесяти лет находится на вооружении десятков стран мира и завоевал себе славу самого надежного и популярного оружия. Сегодня наш рассказ о новых разработках тульских оружейников - автомате 7,62 А-91. Представляет их заместитель начальника Конструкторского бюро приборостроения, директор филиала «Центральное конструкторское исследовательское бюро спортивного и охотничьего оружия» Виктор ЗЕЛЕНКО.
- При создании перспективного автоматического оружия в России разработчики все время шли по пути улучшения кучности стрельбы, в то время как в автомате в отличие от снайперского оружия кучность отнюдь не считается единственным определяющим фактором, ради которого следует значительно усложнять конструкцию и делать автомат более дорогим, - говорит Виктор Кириллович.
- Дело в том, что в динамике боя солдат почти не имеет возможности тщательно целиться. Главное, чтобы автомат был надежен, универсален и в любой ситуации удобен в применении. Именно эти характеристики и отличают разработанный в нашем конструкторском бюро автомат 7,62 А-91. Создан он по схеме булл-пап переводится как бычок). Смысл этой схемы в том, что спусковой крючок располагается впереди магазина, что позволяет резко сократить длину приклада. При общей длине 800 мм наш автомат имеет полноценный ствол длиной 415 мм. Но схеме булл-пап, как известно, присущи два серьезных порока, которые в мире пока не преодолены.
Первый - это проблема правши, левши. Когда стреляет левша, затвор двигается рядом со щекой, а гильзы летят прямо перед лицом. Это очень неудобно. Поэтому все существующие схемы булл-пап либо левосторонние, либо правосторонние. Есть, правда, и универсальные, но там солдат выбирает автомат под себя. Все это усложняет конструкцию и удорожает оружие.
Второй недостаток заключается в том, что вследствие близкого расположения окна отражения гильз газ воздействует на глаза и носоглотку, что мешает вести прицельный огонь. После длинных очередей у солдата слезятся глаза.
В нашем автомате эти проблемы решены, и решены достаточно эффективно. Мы отправили гильзу не в обычном направлении - вбок, а вперед. Этим сразу победили оба недостатка. Теперь автоматом одинаково успешно может пользоваться и правша, и левша, а газы при этом не оказывают влияния на стрелка, так как и они устремляются вперед. Автоматы по схеме булл-пап создают многие, но только у нас гильза летит вперед. Это решение пионерское.
Автомат имеет закрытую ствольную коробку, что уменьшает попадание пыли и повышает надежность работы автоматики. В системе используется магазин от автомата Калашникова на 30 патронов.
Достоинство автомата и в том, что он оборудован встроенным гранатометом. За счет его расположения над стволом удалось добиться очень хорошей балансировки. В гранатомете используются отечественные 40-мм гранаты, созданные специально для подствольника - обычная и подпрыгивающая граната с воздушным подрывом боевой части. По осколочному действию она в 3 раза превосходит аналогичный выстрел к американскому подствольному гранатомету.
Вес автомата оптимален - 3,3 кг, что обеспечивает хорошую кучность при стрельбе обычными патронами и нормальную отдачу при выстреле гранатой.
На автомате предусмотрено использование современного прицельного устройства, в частности однократного коллиматорного прицела, который позволяет в два-три раза повысить эффективность стрельбы по передвигающимся целям. Т.е. солдату не надо щуриться, не надо совмещать мушку и цель. Он двумя глазами видит красную точку и ведет огонь. Кроме того, мы планируем оснастить автомат и совершенно новыми прицельными устройствами, с помощью которых можно будет вести огонь одиночными выстрелами даже из-за угла.
Новый автомат, естественно, имеет два режима стрельбы - автоматический и одиночный. Дальность стрельбы автомата и гранатомета штатные, как у АК.



9-мм малогабаритный автомат «Тисс»

9-мм малогабаритный автомат «Тисс». Вид справа. Приклад откинут

9-мм малогабаритный автомат «Тисс» разработан Телешем и Лебедевым под специальные патроны СП-5 и СП-6. Малогабаритный автомат «Тисс» предполагалось выпускать на Тульском оружейном заводе.
Особенностью их автомата «Тисе» была максимальная унификация с 5,45-мм укороченным АКС-74У. Сохранили его ствольную коробку, ударно-спусковой механизм и откидной приклад, а вот ствол, магазин, прицельное устройство и оригинальный надульник-компенсатор заменили своими. В результате, при одинаковой с АКС-74У массе удалось получить значительно лучшую кучность автоматической стрельбы и,главное, абсолютные надежность и прочность. В 1993 г. несколько сот «Тиссов», изготовленных силами ЦКИБ СОО, передали силовым структурам МВД, где они получили отличную оценку. А вот ТОЗ так и не смог освоить их производство.

Тактико-технические характеристики

Калибр, мм

9

Патрон

9 х 39 (СП-5, СП-6)

Масса, кг

2,5

Емкость магазина, шт.

20 патронов

Прицельная дальность, м

400

Размеры — как у АКС74У



9-мм малогабаритный автомат 9А-91

9-мм малогабаритный автомат 9А-91. Приклад сложен. Вид слева.

Автомат 9А-91 - компактное автоматическое оружие. Имея меньшие, чем у большинства современных пистолетов-пулеметов массу и габариты, автомат 9А-91 значительно превосходит их по дальности эффективной стрельбы и поражающему действию пули, обеспечивая на дистанции 100 метров пробитие стальной плиты толщиной 8 мм.
Для стрельбы применяются патроны с дозвуковой скоростью тяжелой пули, позволяющие эффективно использовать глушитель. Конструкция пуль патронов к автомату 9А91 обеспечивает значительно меньший, по сравнению с другими отечественными и зарубежными боеприпасами для автоматов рикошет, что особенно важно при применении оружия в населенных пунктах.
Малые габариты, складная рукоятка взведения, приклад, не увеличивающий при складывании габаритов автомата обеспечивают удобство транспортировки и возможность скрытого ношения.
Возможно комплектование глушителем, однократным коллиматорным прицелом ПК-01, использование которого сокращает время прицеливания в 3 - 4 раза при повышении точности стрельбы.

9-мм малогабаритный автомат 9А-91. Приклад разложен. Вид справа.

Тактико-технические характеристики

Тип патрона

9 х 39 мм ПАБ-9; СП-5; СП-6

Дальность эффективной стрельбы, м

до 200

Темп стрельбы, выстр./мин.

700-900

Режимы стрельбы

одиночный и автоматический огонь

Масса без магазина, кг

1,75

Масса снаряженного магазина (20 патронов), кг

0,67

Габариты со сложенным прикладом, мм

383х188х44

Длина с разложенным прикладом, мм

605



5,56-мм автомат АК101. Патрон 5,56х45 NATO

5,56-мм автомат АК101. Вид справа. Приклад откинут

Маркировка 5,56 NATO на ствольной коробке автомата и магазине АК101. Вид слева



Тактико-технические характеристики

Калибр

5,56 мм

Патрон

5,56х45 NATO

Прицельная дальность

1000 м

Начальная скорость пули

910 м/с

Масса пули

4,0 г

Масса автомата без магазина

3,4 кг

Масса магазина

0,23 кг

Емкость магазина

30 патронов

Длина автомата

943 мм

Длина автомата со сложенным прикладом

700 мм



5,56-мм малогабаритный автомат АК102. Патрон 5,56х45 NATO

5,56-мм малогабаритный автомат АК102. Вид справа. Приклад откинут

5,56-мм малогабаритный автомат АК102. Вид справа. Приклад сложен



Тактико-технические характеристики

Калибр

5,56 мм

Патрон

5,56х45 NATO

Число нарезов

4 шт

Прицельная дальность

500 м

Дальность прямого выстрела

400 м

Начальная скорость пули

850 м/с

Масса пули со стальным сердечником

4,0 г

Масса патрона

12,48 г

Масса автомата с неснаряженным магазином

3,0 кг

Масса автомата с снаряженным магазином

3,6 кг

Масса магазина

0,23 кг

Емкость магазина

30 патронов

Длина ствола

314 мм

Длина нарезной части ствола

268

Длина автомата

824 мм

Длина автомата со сложенным прикладом

586 мм

Темп стрельбы

600 выст/мин



7,62-мм автомат АК103. Патрон 7,62х39

7,62-мм автомат АК103. Вид справа. Приклад откинут

7,62-мм автомат АК103. Вид справа. Приклад сложен

7,62-мм автомат АК103. Вид справа. Примкнут штык-нож (Инд. 6Х4) *

7,62-мм автомат АК103. Вид справа. Примкнут штык-нож (Инд. 6Х5) (на фото справа) *



Тактико-технические характеристики

Калибр

7,62 мм

Патрон

7,62х39

Прицельная дальность

1000 м

Начальная скорость пули

715 м/с

Масса пули

7,9 г

Масса автомата без магазина

3,4 кг

Масса магазина

0,25 кг

Емкость магазина

30 патронов

Длина автомата

943 мм

Длина автомата со сложенным прикладом

700 мм



7,62-мм малогабаритный автомат АК104. Патрон 7,62х39

7,62-мм малогабаритный автомат АК104. Вид справа. Приклад откинут

7,62-мм малогабаритный автомат АК104. Вид справа. Приклад сложен



Тактико-технические характеристики

Калибр

7,62 мм

Патрон

7,62х39

Число нарезов

4 шт.

Прицельная дальность

500 м

Дальность прямого выстрела

300 м

Темп стрельбы

600 выстр в мин.

Начальная скорость пули

670 м/с

Масса пули со стальным сердечником

7,9 г

Масса патрона

16,2 г

Масса автомата с неснаряженным магазином

2,9 кг

Масса автомата с снаряженным магазином

3,6 кг

Масса магазина

0,25 кг

Емкость магазина

30 патронов

Длина автомата

824 мм

Длина ствола

314 мм

Длина нарезной части ствола

268 мм

Длина автомата со сложенным прикладом

586 мм



5,45-мм малогабаритный автомат АК105. Патрон 5,45х39

5,45-мм малогабаритный автомат АК105. Вид справа. Приклад откинут



Тактико-технические характеристики

Калибр

5,45 мм

Патрон

5,45х39

Число нарезов

4 шт.

Прицельная дальность

500 м

Дальность прямого выстрела

400 м

Темп стрельбы

600 выстр в мин.

Начальная скорость пули

840 м/с

Масса пули со стальным сердечником

3,42 г

Масса патрона

10,2 г

Масса автомата с неснаряженным магазином

3,0 кг

Масса автомата с снаряженным магазином

3,5 кг

Масса магазина

0,23 кг

Емкость магазина

30 патронов

Длина автомата

824 мм

Длина автомата со сложенным прикладом

586 мм

Длина ствола

314 мм

Длина нарезной части ствола

268 мм



5,45-мм автомат АЕК-971

5,45-мм автомат АЕК-971

АЕК971 разработан на Ковровском Машиностроительном заводе. Особенность конструкции АЕК971 - схема со сбалансированной автоматикой на основе газового двигателя .
Принцип работы автомата с сбалансированной автоматикой заключается в создании двух встречно движущихся равных масс, кинематически связанных между собой. В автомате АЕК-971 ими служат затворная рама и балансир, связанные через зубчатые рейки и шестерню, ось которой укреплена в ствольной коробке. Поршни рамы и балансира играют роль передней и задней стенок газовой камеры и под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. Импульсы их движения компенсируют друг друга, а стрелок воспринимает только импульс выстрела, смещение автомата под действием отдачи много меньше.
Ведется работа над модификациями АЕК971 под отечественный патрон 7,62 х39 и патрон 5,56х45 NATO.
По некотором данным 5,45-мм автомат АЕК971 состоит на вооружение спецальных подразделений ВС РФ.
Примечание от вебмастера: достоверность информации не гарантируется

Тактико-технические характеристики

Калибр

5,45 мм

Патрон

5,45х39

Общая длина

965 мм

Емкость магазина

30 патронов

Масса без патронов

3,3 кг



5,45-мм автомат АН94

5,45-мм автомат АН94

Принятию на вооружение АК74 предшествовал конкурс, в котором принимали участие все ведущие предприятия отрасли. Представленные на конкурс образцы были выполнены по двум схемам: классической, ударной и безударной с использованием эффекта сбалансированной автоматики. Из множества образцов на заключительный этап конкурса были рекомендованы классический автомат Калашникова и автомат Константинова со сбалансированной автоматикой. При испытаниях войсковыми стрелками оба автомата показали практическое равенство эффективности огня.
К этому времени на вооружение большинства стран мира было принято новое поколение образцов стрелкового оружия под малоимпульсные патроны. Создание малоимпульсных боеприпасов открывало широкие возможности для подъёма всего комплекса тактико-технических характеристик оружия, однако в образцах, пришедших на смену предыдущему поколению, заметно улучшились только параметры рассеивания и лишь в той степени, в какой они определились величиной баллистического импульса патрона. При этом достигнутое превышение боевой эффективности автомата АК74 над АКМ (приблизительно на 30%) не в полной мере устраивало военных. Поэтому в конце 70-х годов перед конструкторами была поставлена задача разработать автомат, превосходящий по боевой эффективности автомат АК74 в 1,5-2 раза. Для такого значительного повышения эффективности потребовалось увеличить кучность стрельбы из автомата в 5-10 раз, в зависимости от положений, причём оценка кучности должна была проводиться неопытными стрелками.









5,45-мм автомат АН94. Автоматическое оружие нового поколение, построенное по схеме с накопленным откатом (накопленным импульсом отдачи), принципиально отличающейся оm традиционной ударной схемы. Наряду с АН-94 в конкурсе «Абакан» принимали участие 9 автоматов. Образец прошёл весь цикл полигонных и войсковых испытаний, доказал свою эффективноспь и надежность, и был принят на вооружение Российской армии в 1994 году.






Геннадий Никонов с АН94

Это во многом усложняет решение задачи, поскольку статистика показывает, что результаты стрельб неопытных войсковых автоматчиков хуже, чем у опытных полигонных стрелков от 2 до 11 раз. Предполагалось также, что новый автомат должен сохранить надёжность своего предшественника, устанавливаться во всех существующих объектах военной техники и обеспечивать возможность присоединения к нему всех штатных комплектующих изделий: гранатомёта, различных оптических приборов, штыка-ножа и т.д.
Работы по созданию нового автомата были начаты на конкурсной основе. На начальный этап конкурса всеми предприятиями отрасли были представлены 9 образцов, спроектированных по трём различным схемам: традиционной ударной, схемой со сбалансированной автоматикой, а также по лафетной схеме со смещением импульса отдачи. Поскольку две первые схемы уже прошли достаточно широкий круг испытаний и их реальные возможности были хорошо известны, не позволяя надеяться на достижение требуемого результата, упор разработчиков автомата АН-94 был сделан на реализацию схемы с накопленным откатом. Логика такого выбора заключалась в том, что при использовании идеальной лафетной схемы, стрелок воспринимает суммарный импульс отдачи группы выстрелов лишь после завершения очереди. С точки зрения уменьшения рассеивания подобная схема при удачной реализации будет находиться вне конкуренции, поскольку результаты стрельб не будут зависеть от баллистического импульса применяемого патрона. Немаловажную роль в выборе схемы сыграло понимание того, что она позволяет сохранить в новой конструкции надёжные, проверенные временем механизмы автоматики, отрицая лишь не соответствующую новым условиям связь - жёсткое соединение органов управления со стреляющим агрегатом. Теоретические прогнозы нашли своё подтверждение в ходе конкурсных испытаний.
Лишь на образце авторов АН-94 впервые были получены характеристики полностью соответствующие тактико-техническому заданию. Решением конкурсной комиссии на полигонный этап были направлены лишь три образца, в каждом из которых была по разному реализована лафетная конструкция, причём два из них, представляющие альтернативные варианты единой идеи принадлежали разработчикам АН-94, а третий тульскому конструктору Стечкину.
В итоге, после проведения полигонных и войсковых испытаний автомат АН-94, показавший улучшение кучности стрельбы по сравнению с автоматом АК74 в 4-13 раз был принят на вооружение Российской армии.
Материал: журнал «Калашников», Геннадий Никонов
начальник конструкторского бюро ОАО «Ижмаш»


5,45-мм автомат АН94. Неполная разборка






Автомата АН-94

Валерий Шилин,
заместитель директора по маркетингу ОАО «ИЖМАШ»

Впервые «Абакан» был публично продемонстрирован в мае 1993 года на оружейной выставке в Нижнем Новгороде среди новых образцов стрелкового оружия. Тогда у него было другое обозначение - АСМ, т.е. автомат со смещенным импульсом, модернизированный. До этого автомат демонстрировался строго ограниченному контингенту - высшим чинам Министерства обороны, членам правительства и государственным деятелям от чьего решения зависела дальнейшая судьба - быть или не быть автомату принятым на вооружение. И все же, вскоре после упомянутой выставки сведения о АСМ стали появляться в Западных специализированных изданиях.
Тема автомата Никонова звучала и на закрытых слушаниях. Должен признаться, что в этих публикациях, дошедших до меня, было много воды в виде предположений или откровенно неверных сведений. И сегодня полные сведения об автомате не подлежат публикации, т.к. в состав его конструкции входят такие узлы и принципы работы, которые составляют «ноу-хау», т.е. секреты, защищаемые законом о сохранении тайны. В данной статье эти моменты мы умышленно не упоминаем.
Мне довелось впервые испытать автомат в 1991 году на нашем заводском стрельбище. Если сравнить работу «Абакана» с другими системами, то впечатление такое, как если бы ты после кольцевых гонок на спортивном автомобиле вдруг пересел на грузовик.

5,45-мм автомат АН94. Вид справа. Приклад откинут



5,45-мм автомат АН94. Вид слева. Приклад откинут



5,45-мм автомат АН94. Вид справа. Приклад сложен

Главной отличительной чертой внешнего вида «АН-94» является широкое применение пластмасс ( стеклонаполненный, армированный полиамид). Ложа в классическом понимании здесь заменена на кожух лафетного типа, внутри которого по металлическим направляющим движется стреляющий агрегат, состоящий из ствола, соединенного со ствольной коробкой. Внутри коробки размещаются затворная рама с необычно коротким затвором и курок. Спусковой механизм интегрирован с пистолетной рукояткой и при необходимости легко отсоединяется от общего рабочего механизма. То, что на первый взгляд кажется газовой трубкой с необычным подствольным размещением, на самом деле является направляющим рычагом, поддерживающим ствол при его откате по принципу артиллерийского орудия. Сюда же монтируется с переходником и штатный 40-мм гранатомет ГП-25. Обращает на себя внимание и то, что штык-нож крепится не в нижнем, как у АК, положении, а справа сбоку. Это делается из соображений обеспечения одновременного крепления и гранатомета, и штык-ножа. В других конструкциях, прежде, чем устанавливать гранатомет, необходимо удостовериться, что штык-нож снят. На это в бою могут потратиться дорогие для жизни бойца секунды. Кроме того, горизонтальное положение обеспечивает большую, по сравнению с вертикальным, проникающую способность в межреберное пространство. В таком положении штык-ножом можно делать не только колющие, но и боковые режущие удары. Что касается газовой трубки, то она, как равно и весь стреляющий агрегат вместе с коробкой размещаются внутри кожуха. При стрельбе в кожухе автомата происходят два основных движения:
– откат ствола, соединенного с коробкой и
– возвратно-поступательное движение затворной группы.
При этом затвор не совершает «перебег» за магазин, как это происходит во всех видах автоматического оружия. Конструкция автомата позволяет делать подачу боеприпаса в два приема - предварительное извлечение из магазина при движении рамы назад и досылание в патронник при ее накате вперед по запирания патронника поворотом скользящего затвора. При этом длина хода рамы с затвором едва превышает длину применяемого патрона. Это еще одно существенное отличие от известных стрелковых систем, где откат затворной группы ограничивается практически длиной ствольной коробки. Кроме того, внутри кожуха имеются амортизатор и буфер, которые не только эффективно гасят удар откатывающегося стреляющего агрегата о заднюю стенку коробки, но и задают дополнительный ускоряющий импульс для его возврата в исходное положение. Все это рассчитано для обеспечения высокого темпа стрельбы.
И тут мы подходим к главному достоинству образца Никонова ! Автомат имеет три режима огня: одиночный, короткой очередью с отсечкой двух выстрелов и автоматический. Но и это еще не главное. А главное то, что автомат в режиме короткой очереди в два выстрела и первые два выстрела полностью автоматического огня дает в высоком темпе 1800 (!) выстрелов в минуту. При стрельбе автоматическим огнем оружие самостоятельно, без дополнительных манипуляций переходит в нормальный темп 600 выстрелов в минуту, т.е. темп огня автомата Калашникова. И такой цикл повторяется каждый раз при очередном нажатии спуска. Учитывая, что при работе стреляющий агрегат производит откат, то за время отката автомат успевает сделать два цикла в высоком темпе и только после того, как обе пули покинули ствол, достигает своей крайней задней точки, ударяется о буфер и стрелок ощущает суммированный импульс отдачи первых выстрелов. Смещение импульса отдачи существенно повышает точность стрельбы и вероятность поражения цели.
Мне часто приходится стрелять из разных видов нового автоматического оружия, и когда впервые взял в свои руки «Абакан», Никонов меня предупреждал, чтобы я не «подпирал» оружие плечом, что иногда применяется для компенсации отдачи. Он сказал, что от такой компенсации выстрелы хотя и кучно, но ложатся ниже цели. И он был прав. Удивительно - у «Никонова» практически не ощущается импульс отдачи! Стрелкам хорошо известен эффект «задирания» ствола при стрельбе длинными очередями. Здесь же такое явление практически отсутствует. И дело не только в том, что в конструкции применяется необыкновенно удачный двухкамерный дульный тормоз, получивший среди ижмашевских конструкторов название «улитка». Как мы уже отмечали выше, во всех режимах стрельбы затвор не перебегает за магазин. Это предотвращает удар стреляющего агрегата в нормальном темпе (600 выстрелов в минуту) о заднюю стенку. В итоге «Никонов» по фактору точности превосходит "Калашникова" в полтора, а американскую автоматическую винтовку M16A2 в 0.5 раза. И это при том, что по объективным данным сам патрон калибра 5,56 х 45 мм HATO обладает лучшими показателями по кучности, чем наш 5,45 х 39. Таким образом, Никонов создал такое оружие, которое при уже существующей модели патрона, исключительно благодаря более совершенной своей конструкции, добился резкого улучшения качества стрельбы.
Если в 1974 году государством были сделаны затраты на разработку и внедрение целого комплекса «патрон + оружие», то теперь эти расходы были как минимум вдвое сокращены. Это и есть экономический вклад Геннадия Никонова в казну Отечества.

Тактико-технические характеристики

Применяемый патрон

5,45 х 39 мм

Принцип работы:

сочетание принципа свободного отката стреляющего агрегата и работа с приводом от газового двигателя затворной рамы, без регулятора перед выстрелом патронник запирается поворотом скользящего затвора.

Темп огня, выстрелов в минуту:

1800 и 600

Габаритная длина, мм:



- со сложенным прикладом

728

- с откинутым прикладом

943

Масса, без снаряжения и без магазина, кг

3,85

Ствол:

канал и патронник хромированы четыре правосторонних нареза шаг нареза 195 мм.

Длина ствола, мм

405

Дальность огня, м



- эффективный огонь

650

- прицельный огонь

1000



5,45-мм автомат АК-107 и 5,56-мм автомат АК-108





5,45-мм автомат АК-107

В прошлом декабре мне представился случай испытать два новые изделия, разработанные «Ижмашем»: АК-107 и АК-108.
Авторы данной разработки Юрий Константинович Александров и Валерий Николаевич Паранин подробно ознакомили с особенностями конструкции автоматов. Собственно, данные образцы представляют собой версию более ранних разработок Александрова, «вписанных» в фурнитуру автоматов Калашникова. По правде сказать, я уже был знаком с моделями Александрова АЛ-4 и АЛ-7, но автомат Александрова - Калашникова видел впервые.
Даже невооруженным глазом заметно, как сильно эти образцы смахивают на своего старшего собрата АК74М. Но это только внешнее сходство. По своей конструктивной схеме, по принципу работы автоматики перед вами действительно новое изобретение.

АЛ-4 разработан в конце 60-х, за несколько лет до АК-74. Ствол и затвор этого образца был заимствован при разработке АК-74.



АЛ-7 максимально унифицирован с автоматом Калашникова. Внешне отличается наличием кожуха газового двигателя и конструкцией крышки коробки.



АЛ-7: неполная разборка

Крышка коробки крепится к самой коробке сзади при помощи рычага, а не типичной для всех АК кнопкой возвратного механизма. Спереди на крышке расположено заднее прицельное устройство. Своим выступом оно входит в паз на ствольной накладке и тем самым закрепляет крышку в передней точке - метод также отличительный от штатного автомата. Геометрия окна выбрасывателя отработанной гильзы также своя: более короткая со скосом в задней и передней части. Это объясняется тем, что ход подвижных деталей АК-107 и АК-108 короче, чем у обычного «Калашникова». В результате, темп огня в автоматическом режиме возрастает с 600 до 850 и даже 900 выстрелов в минуту. От основания мушки до ствольной накладки проходит кожух газового двигателя, интегрированный со ствольной накладкой.
Автоматы, сделанные под патрон 5,45х39 (АК-107) и 5,56х45 мм (АК-108), состоят из следующих основных деталей и узлов:
крышки коробки, выполненной из листовой стали толщиной 0,7 мм;
газовой камеры со стальным кожухом;
верхней планки с поршнем, синхронизирующей шестерней и возвратным механизмом;
затворной рамы с нижней планкой и вторым газовым поршнем;
возвратного механизма затворной группы;
затвора;
ствола с вкладышем;
ложи со ствольными накладками;
ударно-спускового механизма;
магазина
Основное и главное отличие изделий заключается в наличии механизма сбалансированной автоматики. Рассмотрим его более подробно. Основным принципом работы автоматов АК-107 и АК-108 является использование энергии газов сгорания порохов, когда часть газов направляется из канала ствола в газовый двигатель. Если в штатном автомате газовая камера имеет один рабочий цилиндр и поршень, то тут работают два цилиндра и два поршня. При этом противоположное движение поршней синхронизируется при помощи шестерни.



АК-107/108: узел синхронизации в сборе



Узел синхронизации: (а) верхняя планка с шестерней и возвратной пружиной; (б) рама с нижней планкой и поршнем.



АК-108: способ крепления крышки ствольной коробки при помощи рычага.

При выстреле, давлением газа оба поршня приводятся в движение. Две массы, набирая инерцию движутся в противоположном направлении, и, достигая свои крайние точки, создают инерционные моменты с противоположными значениями, что, следуя законам физики, снижает силу отдачи. Под действием силы пружин возвратного механизма, и опять-таки через узел синхронизации, обе массы одновременно возвращаются в исходное положение. Импульс, генерируемый в момент наката, так же существенно редуцируется. Затвор при этом извлекает из магазина очередной патрон и запирает его в патроннике. Детали УСМ становятся в боевое положение.
Автоматы стреляют в трех режимах: «АВ» - автоматическим огнем (первое положение переводчика после предохранения); «3» - короткой очередью с отсечкой трех патронов (среднее положение переводчика) и «ОД» - одиночным огнем, переводчик находится в крайнем нижнем положении. Если при стрельбе одиночными выстрелами и в автоматическом режиме УСМ работает так же, как и у автомата Калашникова, то для отсечки «3» на ось переводчика насаживается специальный зубчатый сегмент - сухарь - а попросту «трещотка», которая при каждом выстреле от одного до трех удерживает автоматическое шептало. Как только сделан третий выстрел, «трещотка» освобождает шептало и оно в свою очередь перехватывает курок и удерживает его до очередного нажатия спускового крючка. Очередным нажатием на спуск трехпатронный цикл вновь повторяется.
Что дает такая конструкция ? Для того, чтобы это оценить на практике, конечно следует самому пострелять, но поверьте на слово: новый автомат дает улучшение кучности стрельбы из неустойчивого положения стоя в 1,5 - 2,0 раза по сравнению со штатным АК74М. Весьма весомый аргумент!

Тактико-технические характеристики



АК-107

АК-108

Калибр, мм

5,45

5,56

Патрон

5,45х39

5,56х45

Принцип работы:

газовый двигатель со сбалансированной автоматикой.

Темп стрельбы, выст./мин

850 - 900

Начальная скорость, м/сек

900

910

Масса патрона, г

10,2

12,5

Масса пули, г

3,42

4,5

Питание:

штатный пластмассовый 30-местный магазин.

Масса, без магазина, кг

3,6

Масса магазина (не снаряженного), кг

0,2

Длина автомата, мм:



- с откинутым прикладом

943

- со сложенным прикладом

695

Длина ствола, мм:

415

Ствол:

канал и патронник хромированы, 4 правосторонних нареза с шагом 200 мм (АК-107) и 178 мм (АК-108).

Прицельные устройства:

скользящая тангента с U-образным прорезом - заднее прицельное приспособление; цилиндрическая шпилька в защитном кожухе - передняя мушка

Защитное покрытие:

фосфатирование.

Фурнитура:

черный полиамид, армированный стекловолокном.



Cтрелково-гранатометный комплекс ОЦ-14 «Гроза»

Автомат штурмовой с вспомогательной рукояткой ОЦ-14-4А-01

Cтрелково-гранатометный комплекс ОЦ-14 «Гроза», разработанном В.Н.Телешом и Ю.В.Лебедевым в ЦКИБ СОО. Разработка была начата как инициативная в декабре 1992 г., а через год была представлена первая опытная партия. Открыто ОЦ-14 впервые был продемонстрирован в 1994 г.

Штурмовой автомат с подствольным гранатометом (ОЦ-14-4А)

Конструкция «Грозы» максимально унифицирована с 5,45-мм автоматом Калашникова АКС74У (6П26), хотя устройство некоторых узлов и механизмов претерпело ряд серьезных изменений. Из боеприпасов были выбраны 9-мм патроны СП-5 (индекс 7Н8), СП-6 (7Н9) и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Комплекс под эти боеприпасы получил полное обозначение ОЦ-14-4А или «Гроза-4». Патроны сочетают малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием. В зависимости от необходимости «Гроза» может использоваться как штурмовой автомат со вспомогательной рукояткой (ОЦ-14-4А-01), штурмовой автомат с дульной муфтой (ОЦ-14-4А-02), бесшумный штурмовой автомат (ОЦ-14-4А-03), штурмовой автомат с подствольным гранатометом (ОЦ-14-4А).
По сравнению с АКС74У первую очередь изменен ствол, в данной системе его калибр 9,0 мм под патрон СП-5 (СП-6). В передней части ствола расположены сухарные выступы, на них в качестве дульных устройств могут быть установлены дульная муфта, вспомогательная рукоятка, ПБС, дульная муфта с прицелом подствольного гранатомета. Ствольная коробка АКС-74У изменений не претерпела, в результате этого после расширения окна магазина в стенках ствольной коробки образовались сквозные отверстия, а отверстие для гайки болта пистолетной рукоятки АКС-74У остается ничем не заглушенным. Это способствует проникновению в ствольную коробку пыли и грязи, может привести к быстрому загрязнению механизмов автомата.
В ствольной коробке установлены те же узлы и механизмы, что и у автомата АКС74У. Изменено основание спускового крючка и увеличен диаметр чашечки затвора. На левой стенке ствольной коробки посредством оси и гайки установлено коромысло с толкателем и тягой. Передняя часть толкателя взаимодействует с толкателем основания спускового механизма, а тяга воздействует на шептало УСМ. Введение в конструкцию этого узла и позволило конструкторам изменить общую схему автомата АКС-74У на схему буллпап без изменения размещения деталей УСМ в ствольной коробке.
Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.
Для управления огнем автомата в нижней части ствола устанавливается пистолетная рукоятка с основанием, спусковым крючком, толкателем и накладкой. При установке подствольного гранатомета основание спускового механизма снимается, а управление огнем как автомата, так и гранатомета осуществляется посредством спускового механизма гранатомета. Для этого на левой стенке основания спускового механизма гранатомета имеется переводчик типа огня.
Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола. Мостик используется также для установки оптических и ночных прицелов.

1– штурмовой автомат с дульной муфтой (ОЦ-14-4А-02), 2 – бесшумный штурмовой автомат (ОЦ-14-4А-03)

Для гранатомета в качестве базовой конструкции использован 40-мм гранатомет ГП-25. Для более рационального использования его в комплексе с автоматом в саму конструкцию были внесены некоторые изменения, прежде всего — прицела. Он рамочностоячный, размещается на дульной муфте, которая в свою очередь устанавливается на ствол автомата отдельно от гранатомета. . Перед рамкой на дульной муфте расположена мушка. Ствол, казенник и УСМ гранатомета по своему устройствуаналогичны деталям ГП-25, однако ствол заключен в резиновый кожух, защищающий руки стрелка от ожогов, а в конструкцию УСМ введен переводчик типа огня. Для стрельбы из гранатомета используются 40-мм выстрелы ВОГ-25 или ВОГ-25П, их боевые свойства при стрельбе из этой системы полностью сохраняются.
Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы.При настильной стрельбе используется мушка автомата, при навесной — мушка на надульнике. Дальность стрельбы из гранатомета — до 400 м. Кожух гранатомета служит цевьем всего оружия.
На затыльнике и ствольной коробке автомата укреплены антабки для ремня. Конструкция на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке. Хотя производство АКС74У на ТОЗ прекращено, оставшаяся линия может быть использована для выпуска ОЦ-14.
Для переоборудования «штурмового автомата с подствольным гранатометом (ОЦ-14-4А) » в «штурмовой автомат со вспомогательной рукояткой (ОЦ-14-4А-01)» нужно произвести следующие . Снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим — с одним толкателем, ставится другой надульник с пластиковой рукояткой. Передняя рукоятка позволяет повысить точность стрельбы с рук, без прикладки. Масса такого автомата — 2,8 кг. Вместо надульника с рукояткой может устанавливаться простая втулка: так получается наиболее компактный вариант — «штурмовой автомат с дульной муфтой (ОЦ-14-4А-02)». Стрелять из такого оружия можно с одной руки, а при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую — менее удобно, чем с цевьем или передней рукояткой, но вполне приемлемо на малых дальностях.
Вариант — «бесшумный штурмовой автомат (ОЦ-14-4А-03)». Вместо надульника устанавливается прибор бесшумной стрельбы (ПБС), снижающий уровень звука выстрела до 118 Дб. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг.
Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи. ОЦ-14-4А поставляется в специальной упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9-мм/40-мм, сменные модули, масленка и принадлежность.


Комплект поставки

1. Автомат с гранатометом

1



9. Сумка для выстрелов

1

2. Прицел оптиеский ПО4х34

1

10. Шомпол гранатомета

1

3. Наглазник резиновый

1

11. Шомпол автомата

1

4. ПБС

1

12. Дульная муфта

1

5. Магазины

2

13. Масленка

1

6. Надульник с рукояткой

1

14. Пенал с принадлежностью

1

7. Спусковой механизм автомата

1

15. Комплект документации

1

8. Ремень для переноски



16. Футляр для переноски комплекта

1

Разработана и модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа): поскольку СП-5 и -6 созданы на основе гильзы патрона обр.1943 г., ОЦ-14 сравнительно просто переделывается под этот патрон. Для ношения «армейской» модификации комплекса создан брезентовый закрытый чехол.
ОЦ-14-4А считается опытным, однако уже имеется в ОДОН внутренних войск МВД (бывшая дивизия им. Дзержинского), у Управления охраны, Службы безопасности Президента. Официальное принятие ОЦ-14 «Гроза» на вооружение МВД или вооруженных сил пока встречает ряд возражений — как финансового, так и технического плана. Одно из них — окно для выброса стреляных гильз приближено к лицу стрелка, что опасно при стрельбе с левого плеча.

7,62-мм втомат штурмовой. Патрон 7,62х39



7,62-мм автомат специальный с глушителем и прицелом. Патрон 7,62х39



7,62-мм автомат с гранатометом. Патрон 7,62х39



Тактико-технические характеристики 9/40-мм ОЦ-14 «Гроза»



Автомат с гранатометом ОЦ-14-4А

Автомат штурмовой с рукояткой ОЦ-14-4А-01

Автомат штурмовой ОЦ-14-4А-02

Автомат специальный с глушителем и прицелом ОЦ-14-4А-03

Калибр, мм

9/40

9

9

9

Начальная скорость, м/сек

300/76

300

300

300

Прицельная дальность, м

200/400

200

200

400

Темп стрельбы, выстр./мин.

650/4-5

650

650

650

Масса, кг

3,97

2,93

2,84

3,96

Длина, мм

610

565

500

720

Емкость магазина, шт

20

20

20

20

Носимый боекомплект

40/10

40

40

40








Презентация

Контакты





Контакты

[email protected]

[email protected]

 г. Днепр

тел. +38 (056) 794-36-74

факс. +38 (056) 794-36-75

моб. +38 (050) 320 69 72

ISSN 20760507

Руководитель проекта - Гринев Владимир Анатольевич

Партнеры
