"Копейка" рубль бережет


С Высоты сегодняшнего дня просто невозможно представить историю отечественного автомобилестроения без знаменитой «копейки». Достаточно сказать, что ВАЗ-2101 стал первым автомобилем в СССР, ради которого переписывались ГОСТы, под конструкцию которого подстраивалась вся советская промышленность - обычно бывало наоборот!


Среди предпосылок к появлению Волжского автомобильного завода назывались самые разные причины в частности, стремление поднять уровень отечественного автопрома и ускорить процесс автомобилизации населения. Однако на самом деле эти явления должны были стать лишь побочным эффектом от решения государством одного меркантильного вопроса, а именно, ввода в оборот крупных денежных средств, скопившихся «в чулках» у граждан в эпоху дефицита. На роль «приманки» автомобиль подходил как нельзя лучше этому товару, являвшемуся для большинства простых советских граждан несбыточной мечтой, был гарантирован ажиотажный спрос на многие годы вперед. Именно поэтому еще в начале 60-х годов в Москве началась реконструкция завода МЗМА, а в Ижевске возведение совершенно нового автозавода. После введения в строй оба предприятия должны были давать стране по 200 тысяч автомобилей в год.
Однако даже эти объемы не шли ни в какое сравнение с теми, на которые изначально был рассчитан тольяттинский автогигант - 660 тысяч легковых автомобилей в год фантастическая цифра для страны,
в которой на тот момент столько же машин делали все существующие автозаводы, включая «грузовые» и «автобусные». В качестве партнера для ведения стройки века, как тогда называли сооружение ВАЗа,
советским правительством была выбрана итальянская фирма FIAT, предоставившая не только лицензию на автомобили новейшего по тем временам семейства «124», но и проект самого завода. После подписания сторонами в августе 1966 года генерального соглашения в обеих странах закипела
работа: в СССР развернулись грандиозное строительство завода и полномасштабные испытания итальянских прототипов, а в Италии обучение наших специалистов и доработка конструкции машин в соответствии с замечаниями советской стороны. Таких замечаний набралось несколько сотен.
В ходе испытаний на наших дорогах у «фиатов» выявились серьезные проблемы с долговечностью кузова и задних дисковых тормозов. Маленький дорожный просвет и отсутствие буксирных проушин делали проблематичной эксплуатацию машин на проселке. Наконец, у советских инженеров вызывал недовольство нижневальный двигатель абсолютно бесперспективный с точки зрения дальнейшего развития конструкции. В итоге итальянцы и кузов усилили, и буксирные проушины предусмотрели, и даже предоставили новый двигатель, который только что разработали для себя: с распределительным валом, расположенным в головке блока цилиндров.

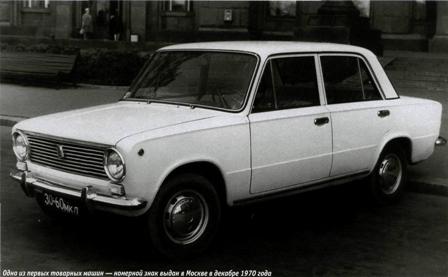

Одна из первых товарных машин - номерной знак выдан в Москве в Декабре 1970



Не менее серьезным изменениям подверглись ходовая часть и трансмиссия. В итоге ВАЗ-2101 стал отличаться от FIAT-124 тормозами (сзади появились барабанные механизмы, спокойно переносящие грязные и пыльные дороги), подвеской (передняя подверглась усилению, задняя полной замене на более современную с пятью реактивными штангами вместо реактивной трубы), карданной передачей (внедрен открытый вал с промежуточной опорой), усиленным сцеплением и доработанной конструкцией синхронизаторов в КПП. И даже в плане комфорта ВАЗ-2101 оказался впереди своего прототипа благодаря появившейся возможности трансформации сидений в полноценные спальные места, которые впоследствии оценили по достоинству тысячи владельцев. Интересно, что некоторые нововведения перекочевали на «ноль первую» в целях унификации с люксовой моделью FIAT-124S, превратившейся впоследствии в ВАЗ-2103, в первую очередь, это травмобезопасные наружные ручки дверей, которыми до сих пор комплектуются на конвейере старые добрые «Нивы».
Многое у советских автовладельцев ВАЗ-2101 было впервые. Например, именно благодаря «Жигулям» они узнали, что в малолитражке на высокой скорости можно разговаривать, не повышая голоса; что суровой зимой в машине может быть тепло как дома; и что за рулем без устали можно покрывать чуть ли не вдвое большие расстояния, чем на «Москвичах» или «Волгах».
ВАЗ-2101 наглядно продемонстрировал нашим автолюбителям, насколько простым может быть зимний запуск двигателя. Когда владельцы легковушек других марок уже вынуждены были идти за ведрами
с горячей водой и паяльными лампами, водитель «жигуленка» зачастую обходился даже без помощи заводной рукоятки. Большая заслуга в этом принадлежала карбюратору ДААЗ-2101 («в девичестве» Weber32DCR), куда более совершенному, нежели советские аналоги того времени. Недаром спустя несколько лет отечественными вариациями на тему того же «Вебера» стала серийно комплектоваться продукция АЗЛК и «Ижмаша». Впрочем, «жигулевские» карбюраторы начали появляться под капотами «Москвичей» и даже «Волг» куда раньше усилиями самих владельцев, уставших бороться с капризами и прожорливостью штатных агрегатов серии К-126. Говоря о двигателе ВАЗ-2101, нельзя не отметить и такое нововведение, как система охлаждения закрытого типа, рассчитанная на применение только антифриза. Прежде советские «легковушки» не имели расширительного бачка, а их радиаторы чаще всего заправлялись обыкновенной водой, которую в зимнее время необходимо было сливать перед каждой стоянкой эта процедура считалась совершенно обыденным делом. Наконец, только на ВАЗ-2101 впервые появились высококачественные пластиковые материалы в отделке салона, которые не боялись воздействия прямого солнечного света. Суммируя все вышеизложенное, не будет преувеличением сказать, что вместе с первыми автомобилями ВАЗ к нам в страну пришли новые технологии и новые материалы, благодаря которым вся советская промышленность (и не только автомобильная) сделала огромный шаг вперед.

Тайны серебряной ладьи

Существовало три вида заводских эмблем ВАЗ-2101. Как выглядит одна из них, знают многие: логотип со стилизованной под букву «В» серебристой ладьей на рубиновом фоне красовался на всех «единичках» с 1971 года. Однако на машинах 1970 года выпуска этот же значок был дополнен надписью «Тольятти»: неудивительно, что из-за скромного тиража сегодня такие эмблемы невероятная редкость и мечта любого коллекционера автомобильной геральдики. Кстати, по легенде, надпись со значка пришлось убрать по курьезной причине: дескать, не надо демаскировать местоположение такого стратегического объекта, как автозавод! Сегодня абсурдность подобного требования очевидна, однако
в те времена бывало и не такое. Существует и совсем раритетная эмблема. Она появилась на свет лишь благодаря ошибке и до «живых» автомобилей не дошла вовсе. Дело в том, что самую первую партию значков (около 30 штук) по советским чертежам делали в Турине фиатовские специалисты. На выходе у итальянцев должен был получиться тот самый знак, который мы только что описали выше, однако в спешке кто-то из них перепутал кириллическую букву «Я» и латинскую «R». В результате все значки из той злополучной партии вазовцы просто разобрали на сувениры.

Запуск завода в Тольятти с конвейера сходит первый серийный автомобиль (19 апреля)



Спортивные достижения

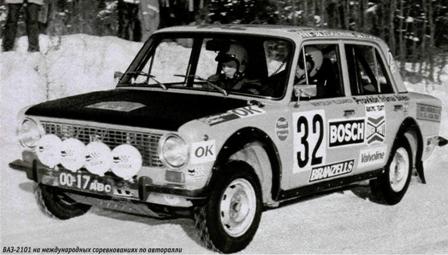

На спортивной арене вазовский первенец дебютировал в начале 1971 года в Ригена командном первенстве зимнего чемпионата СССР по ралли. Затем Чемпионат СССР по кольцевым гонкам, где тольяттинские машины даже были выделены в отдельный класс «Жигули». А уже осенью того же года автомобили ВАЗ-2101 приняли участие в международных соревнованиях: три советских экипажа стартовали в марафоне «Тур Европы-71». Маршрут этого ралли был проложен по территории 14 стран Западной и Восточной Европы (включая СССР), а общая протяженность дистанции достигала 14 тысяч километров. По итогам тура команда ВАЗ-Автоэкспорт завоевала «Серебряный кубок» в командном зачете, а экипажи Гирдаускас-Мадревиц и Лукьянов-Карамышев к тому же удостоились наград в личном зачете. Закономерность этого факта была блестяще подтверждена впоследствии и на «Туре Европы-73», где командам, выступающим на ВАЗ-2101, достались и золотой, и серебряный кубки сразу. Впоследствии «ноль первые» еще долгие годы не сходили с трасс как внутрисоюзных, так и международных соревнований, а в любительских ралли ВАЗ-2101 порой встречаются и сегодня.



Форма и содержание

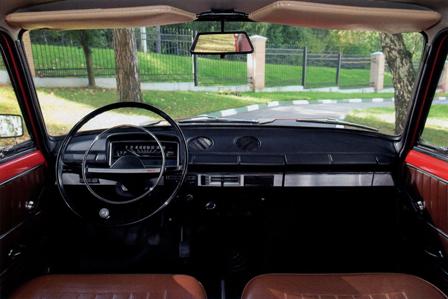

«Визитная карточка» салона ВАЗ-2101 панель приборов с металлизированной отделкой и двумя круглыми дефлекторами системы отопления и вентиляции, позволявшими регулировать направление подачи воздуха в диапазоне 360 градусов.

Такая комбинация приборов перекочевала на ВАЗ-2101 с модернизированной «одиннадцатой» модели. На более ранних «единичках» и шкала, и обрамление щитка были светлыми в тон отделки панели приборов.

Подвесная педаль акселератора и напольная кнопка включения стеклоомывателя атрибуты, которые появились на ВАЗ-2101 после постановки на конвейер ВАЗ-21011.

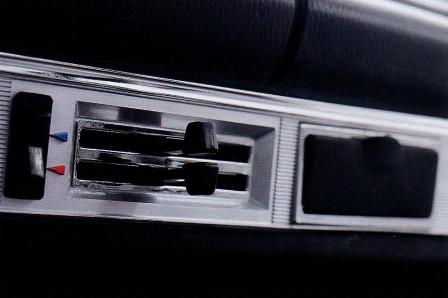

Управление микроклиматом в салоне ВАЗ-2101 осуществлялось двумя ползунками (верхний привод воздушной заслонки, нижний кран отопителя) и трехпозиционной кнопкой включения вентилятора.

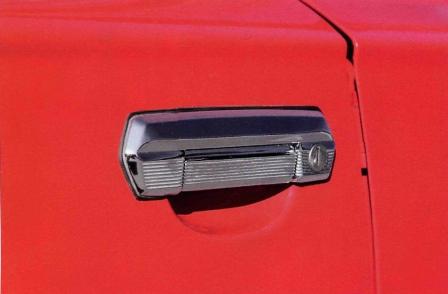

Такие травмобезопасные дверные ручки по проекту полагались только люксовому автомобилю ВАЗ-2103, однако в целях унификации достались и «единичкам».

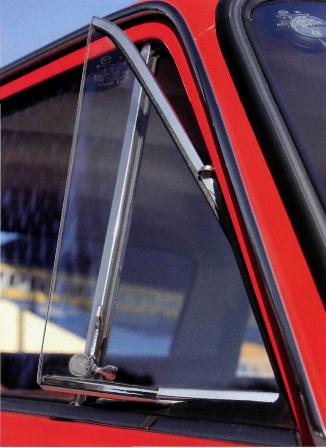

Поворотные вентиляционные форточки в передних дверях ВАЗ-2101 были в почете у курильщиков.

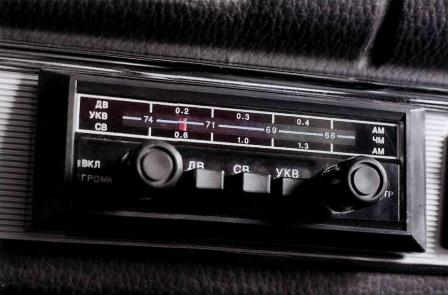

В панели приборов ВАЗ-2101 предусматривалась ниша для монтажа радиоприемника, однако сам завод «музыку» в машину не ставил.

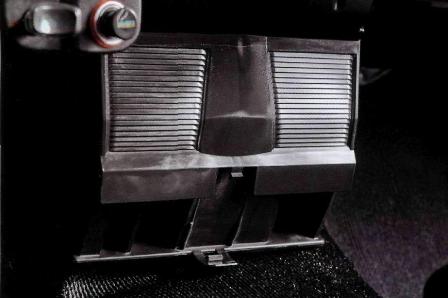

Для подачи теплого воздуха к ногам водителя и переднего пассажира требовалось откинуть заслонку на кожухе отопителя.

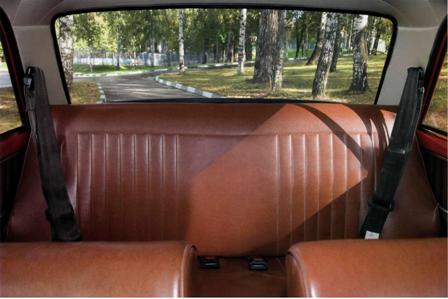

На ВАЗ-2101 изначально предусматривались места крепления задних ремней безопасности, однако первые годы самими ремнями машины не комплектовались.

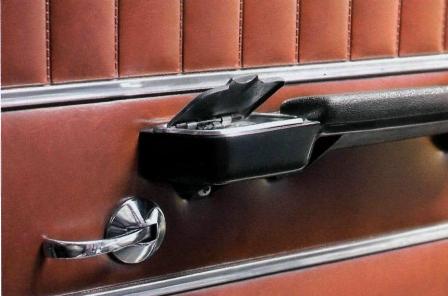

В ручки задних дверей встроены пепельницы


ВАЗ-2101 имел просторный и весьма рационально скомпонованный багажник, у которого, однако, был один недостаток — большая погрузочная высота.

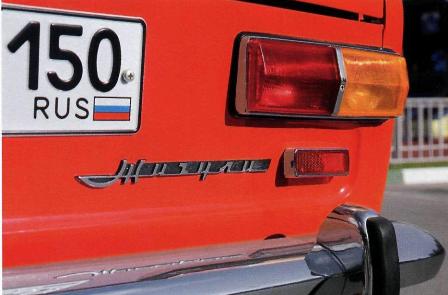

 Характерные особенности ВАЗ-2101 — светоотражатели, установленные отдельно от фонарей, и металлическая надпись «Жигули» на задней панели кузова.

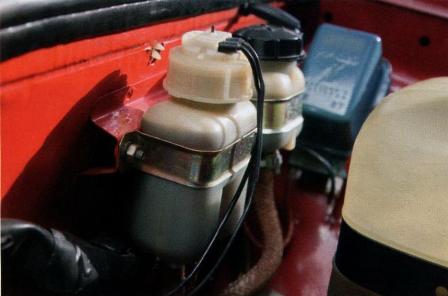

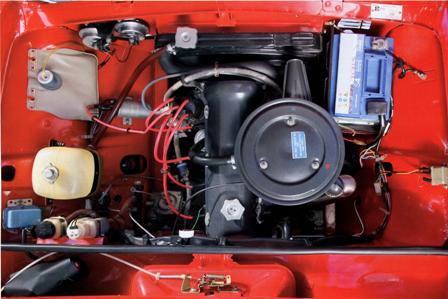

Провода, идущие к расширительному бачку гидропривода тормозов,
относятся к системе сигнализации об аварийном снижении уровня
тормозной жидкости.

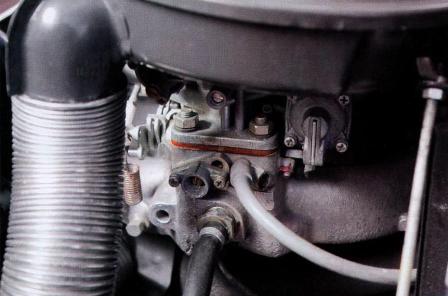

Впускной коллектор на «Жигулях» имел обогрев от системы охлаждения
двигателя: на фото хорошо виден черный шланг небольшого диаметра,
отводивший жидкость от коллектора к помпе.

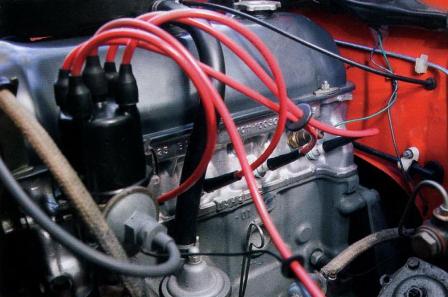

Прерыватель-распределитель 30.3706-01 с вакуум-корректором
появился на ВАЗ-2101 в 1980 году — прежде на «единичках» стоял
распределитель Р-125, в котором за опережение зажигания «отвечал»
только центробежный регулятор.


В свое время ВАЗ-2101 обладал самой высокой литровой мощностью
двигателя среди всех советских легковых автомобилей

Паспортные данные


Техническая характеристика ВАЗ-2101 "Жигули"

Число мест:

5

Максимальная скорость

142 км/час

Время разгона до 100 км/ч

20c

Электрооборудование

12 V

Аккумуляторная батарея

6СТ-55А

Генератор

Г221

Реле-регулятор

РР380

Стартер

СТ221

Свечи зажигания

А17ДВ

Размер шин

6,15-13

Вес автомобиля в снаряженном состоянии:

без нагрузки общий

955кг

с нагрузкой 5 человек общий

1355 кг

на переднюю ось

615кг

на заднюю ось

740кг

Дорожные просветы:

под передней осью

175мм

под задней осью

170мм

Наименьший радиус поворота:

по колее переднего наружного колеса

5,6м

Подвеска передняя:
независимая, на поперечных рычагах с цилиндрическими
пружинами, амортизаторы гидравлические телескопические

Подвеска задняя:
зависимая, с цилиндрическими пружинами и реактивными
штангами, амортизаторы гидравлические телескопические

Рулевой механизм:
глобоидальный червяк и ролик, передаточное отношение 16,4

Тормоза:
рабочий - дисковые спереди и барабанные сзади, с раздельным
гидравлическим приводом и регулятором давления на задней оси
стояночный - на задние колеса, с механическим приводом

Сцепление:
однодисковое, сухое

Коробка передач:
механическая, четырехступенчатая, с синхронизаторами
на всех передачах переднего хода

Передаточные числа трехступенчатой коробки передач:
I — 3,75; II — 2,30; III — 1,49;IV-1,00 задний ход — 3,87



Двигатель

ВАЗ-2101, четырехцилиндровый карбюраторный, рядный

Диаметр цилиндра

76мм

Ход поршня

66мм

Литраж двигателя

1198 см3

Степень сжатия

8,5

Порядок работы цилиндров двигателя

1-3-4-2

Карбюратор: ДААЗ-2101

Максимальная мощность: 64 л. с. при 5600 об/мин

Максимальный крутящий момент: 8,9 Нм при 3400 об/мин
